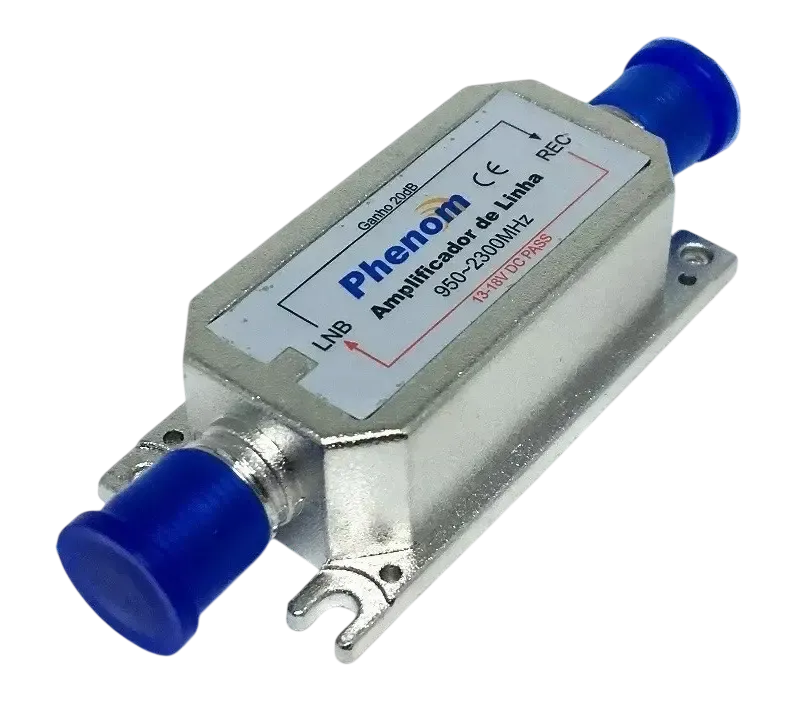

Este amplificador de linha de satélite é um componente eletrônico ativo de radiofrequência, essencial para a compensação de perdas de sinal e equalização de potência em sistemas de recepção de TV via satélite (DTH, Banda Ku e Banda C). O dispositivo atua intercalado no cabeamento coaxial entre o LNBF da antena parabólica e o receptor digital (Set-Top Box), servindo para amplificar os sinais da faixa de Frequência Intermediária (FI) que sofreram degradação por atenuação natural. Ele resolve de forma definitiva o problema de congelamento de imagem, pixelização e perda de canais críticos provocados pela atenuação de lances extensos de cabos coaxiais ou pela inserção de divisores e tomadas de passagem em redes de distribuição coletiva predial.

Sua engenharia interna é montada sobre uma placa de circuito impresso de alta estabilidade térmica, incorporando transistores de tecnologia MMIC (Monolithic Microwave Integrated Circuit) de baixíssimo ruído e alta linearidade, o que assegura uma amplificação uniforme de 20 dB ao longo de toda a banda de 950 MHz a 2400 MHz. O circuito conta com blindagem contra descargas eletrostáticas (ESD) e adota um barramento interno de passagem de corrente contínua (DC Power Pass) inteligente, operando em regime estável de 13V a 18V CC com capacidade de condução de corrente de até 500mA para a alimentação do LNBF remoto diretamente pelo receptor, dispensando tomadas elétricas no ponto de fixação. Toda a arquitetura interna é encapsulada em um chassi monobloco injetado em zinco fundido sob alta pressão (Zinc Die-Cast Housing) com tratamento de banho de níquel, fornecendo uma eficácia de blindagem eletromagnética (EMI/RFI) superior a 90 dB, anulando a captação de ruídos de redes móveis terrestres ou interferências de rádio de alta frequência.

Sob a ótica de usabilidade prática e de logística, o formato ultra-reduzido do tipo inline permite ao instalador técnico em campo realizar a fixação direta suspensa no próprio cabo ou acomodá-lo discretamente no interior de caixas de passagem padrão 4×2, canaletas estruturadas ou shafts de distribuição. Suas portas de conexão possuem roscas com usinagem de alta precisão padrão F fêmea de 75 Ohms, garantindo o torque mecânico ideal de aperto e um acoplamento firme que mitiga perdas de retorno (Return Loss). O corpo metálico exibe marcações gráficas indeléveis por laser indicando o mapeamento correto de entrada (IN) do LNBF e saída (OUT) para o receptor, o que anula erros de instalação e acelera o comissionamento do enlace de RF. Para o lojista, o acondicionamento compacto em blister otimiza consideravelmente a cubagem de transporte físico, racionaliza a estocagem em prateleiras e facilita a exposição promocional no ponto de venda.

Destaques Técnicos:
– Ganho ativo linear de 20 dB que neutraliza com alta performance a atenuação de sinal gerada por cabos longos de RF.
– Faixa de resposta em frequência abrangente e contínua de 950 a 2400 MHz, totalmente compatível com Banda Ku e Banda C.
– Tecnologia DC Power Pass integrada que trafega a alimentação elétrica do receptor para o LNBF via cabo coaxial.
– Chassi robusto injetado em zinco niquelado com blindagem magnética superior a 90 dB contra interferências EMI/RFI externas.
– Conectores tipo F fêmea de 75 Ohms usinados para fixação concêntrica estrita e máxima imunidade contra oxidação precoce.

Ficha Técnica:
– Fabricante: Phenom
– Modelo: Amplificador de Linha Satélite 20dB
– Tipo de Dispositivo: Ativo de Radiofrequência (Inline Amplifier)
– Faixa de Frequência Operacional: 950 MHz a 2400 MHz (Banda FI de Satélite)
– Ganho Nominal: 20 dB (± 1.5 dB)
– Impedância Nominal de Entrada/Saída: 75 Ohms
– Tensão de Operação: 13V a 18V CC (Alimentado via cabo coaxial pelo receptor)
– Passagem de Corrente Máxima (DC Pass): 500 mA
– Eficácia de Blindagem RFI/EMI: > 90 dB
– Perda de Retorno (Return Loss): > 10 dB
– Tipo de Conectorização: F Fêmea
– Material do Invólucro: Zinco Fundido (Zinc Die-Cast) com Acabamento Niquelado
– Aplicação Primária: Correção de Ganho em Sistemas de TV Satélite Banda Ku, Banda C, DTH e Coletivas Prediais SMATV
– Unidade de Venda: UND
