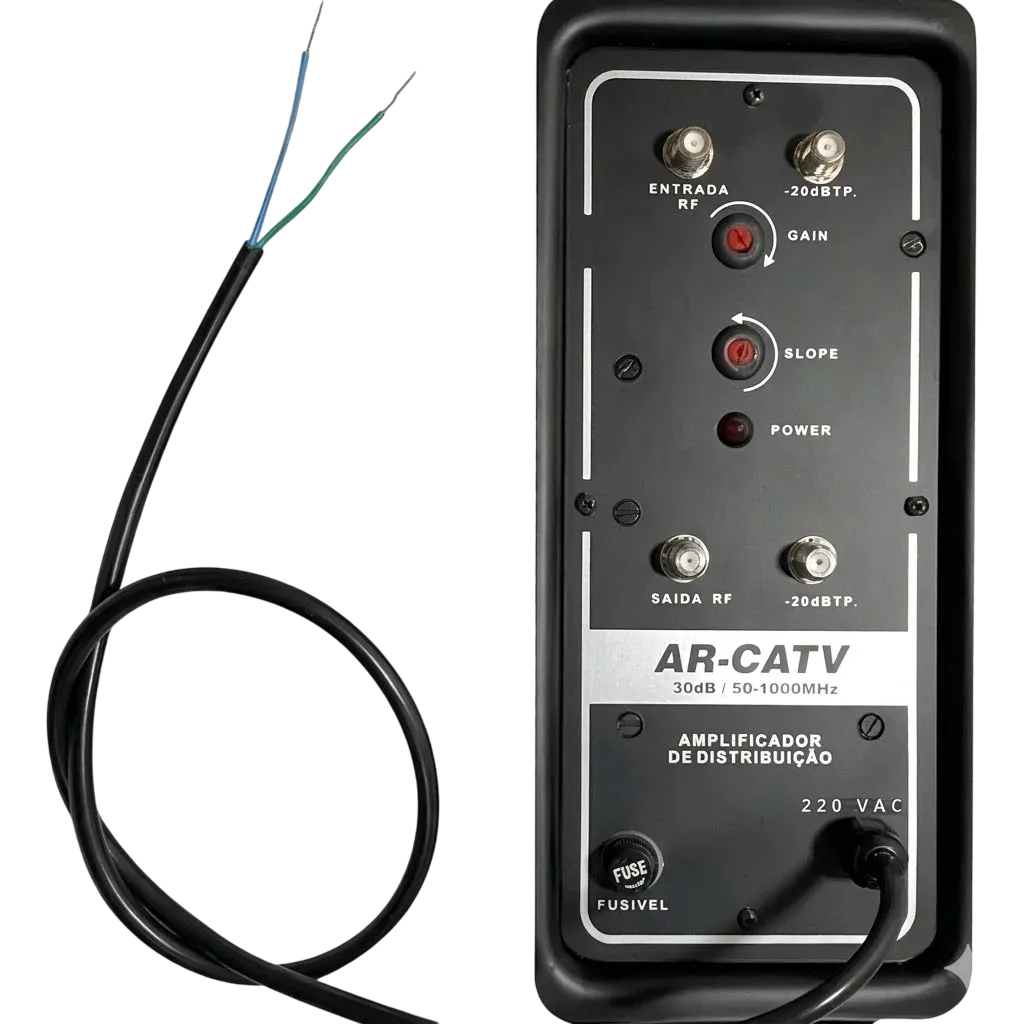

O Amplificador de Potência de Sinal Outdoor ITCCOM AR-CATV é um componente ativo de infraestrutura de rádio frequência (RF) de alto desempenho, projetado especificamente para a compensação de atenuações e distribuição de sinais em redes de TV a Cabo (CATV), sistemas coletivos de edifícios (MATV), TV Digital Aberta e HDTV. Ele atua solucionando falhas críticas de degradação de sinal causadas por extensos lances de cabeamento coaxial ou subdivisões excessivas em divisores e acopladores direcionais (taps), garantindo uma entrega estável com imagens e áudio de alta definição, livres de ruídos ou o indesejado efeito “congelamento” nas telas de recepção.

A engenharia interna deste circuito baseia-se em um módulo híbrido com topologia Push-Pull de baixa figura de ruído e alta linearidade, minimizando distorções por intermodulação de ordens superiores, como o Batimento Composto de Segunda Ordem (CSO) e o Batimento Triplo Composto (CTB). Operando na faixa de frequência estendida de 50 MHz a 1000 MHz (1 GHz), o equipamento incorpora atenuadores e equalizadores manuais variáveis de ajuste fino por potenciômetros mecânicos (0-20dB para ganho e 0-15dB para inclinação/equalização de cabo). Possui um filtro de blindagem contra interferências eletromagnéticas e de rádio frequência (RFI) na entrada de alimentação AC e estágio interno com supressão contra surtos de tensão, integrado em um chassi robusto de alumínio com tratamento de pintura eletrostática preta para máxima dissipação térmica.

Projetado estrategicamente para uso outdoor, o invólucro estanque e blindado protege os componentes de estado sólido contra intempéries severas, umidade e oxidação em campo, oferecendo excelente estabilidade mecânica ao instalador durante a fixação em postes, fachadas ou caixas herméticas. A facilidade de acesso externo aos potenciômetros de regulagem e aos conectores padrão F fêmea de 75 Ohms otimiza significativamente o tempo de ajuste fino e comissionamento da rede pelo técnico. Para o lojista e distribuidor, as dimensões compactas e a embalagem estruturada racionalizam o espaço de estocagem física e facilitam o processo logístico de separação e expedição, garantindo um produto altamente durável e em total conformidade normativa com os padrões de mercado de radiodifusão e telecomunicações.

Destaques Técnicos:
– Módulo híbrido com tecnologia Push-Pull que oferece ganho real de 30dB com alta linearidade e baixos níveis de ruído e CSO.
– Ampla faixa de resposta de frequência de 50 a 1000 MHz (1 GHz), sendo totalmente compatível com TV Digital, UHF e redes analógicas/digitais de CATV.
– Sistema duplo de calibração manual por controles externos com ajuste variável de ganho (20dB) e equalização de inclinação (15dB).
– Chassi de alumínio estampado de alta dissipação térmica dotado de pintura eletrostática preta contra intempéries ambientais severas.
– Estágio de proteção elétrica interna integrado com filtro de RF acoplado à entrada da rede de alimentação elétrica em 220VAC.

Ficha Técnica:
– Fabricante: ITCCOM
– Modelo: AR-CATV 220V
– Unidade de Venda: UND
– Tipo de Instalação: Outdoor / Externa ou Indoor
– Faixa de Frequência: 50 MHz a 1000 MHz (1 GHz)
– Ganho Nominal: 30 dB ± 2 dB
– Impedância Característica: 75 Ohms
– Tipo de Conector: Tipo F Fêmea
– Tecnologia Interna: Módulo Híbrido Push-Pull
– Faixa de Ajuste de Ganho: Manual Variável de 0 a 20 dB
– Faixa de Ajuste de Equalização: Manual Variável de 0 a 15 dB
– Nível Máximo de Saída: 44 dBmV
– Alimentação Elétrica: 220 VAC
– Material do Gabinete: Alumínio Estampado com Pintura Eletrostática
