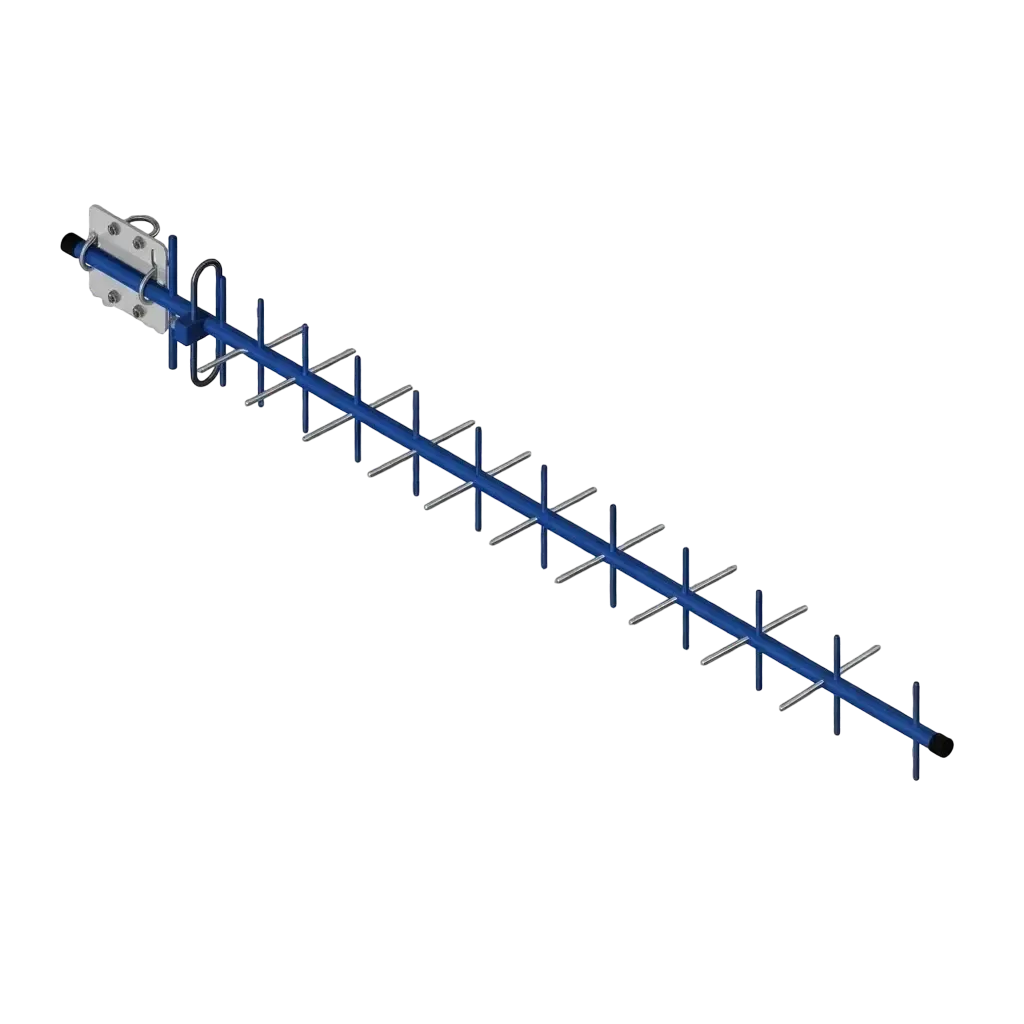

A Antena Celular Externa ELDTEC EDL-CEL 3022 é um dispositivo passivo de alto ganho projetado para a captação, amplificação e direcionamento de sinais RF nas faixas de telefonia móvel e dados de 806 MHz a 960 MHz. Destinada a resolver problemas de conectividade fraca ou inexistente em áreas rurais, vilarejos e regiões periféricas distantes das estações rádio base (ERBs), a antena atua diretamente na otimização de sistemas de telefonia fixa rural, repetidores de sinal e modems 3G/4G, garantindo estabilidade de enlace e mitigação de atenuantes topográficos e estruturais.

Sua engenharia construtiva é baseada em uma estrutura tipo Yagi de 24 elementos em liga de alumínio estrutural de alta condutividade e resistência mecânica. O dipolo receptor é injetado em polímero ABS de alta densidade com tratamento de proteção contra radiação ultravioleta (UV), selado hermeticamente para impedir a infiltração de umidade e corrosão interna nos pontos de acoplamento. A antena opera com impedância nominal de 50 Ohms e relação frente/costa otimizada para rejeição de ruidagem e interferências colaterais, integrando terminação RF por conector padronizado de alta precisão que minimiza as perdas por inserção e ROE (Razão de Onda Estacionária). O acabamento superficial recebe pintura eletrostática em pó (epóxi), assegurando conformidade com severas exigências térmicas e de umidade.

Voltada para o uso profissional e logístico, a EDL-CEL 3022 acompanha suporte de fixação articulado e galvanizado que permite ao instalador ajustar com extrema precisão a elevação e o azimute no mastro de sustentação, dispensando a desmontagem das garras durante o alinhamento. A venda no formato ‘sem cabo’ proporciona total flexibilidade ao integrador ou lojista, permitindo dimensionar o tipo (RG58, RGC213 ou LMR400) e o comprimento exato do cabeamento coaxial para a necessidade específica do projeto, reduzindo custos de inventário e desperdício de material. Sua alta durabilidade mecânica reduz drasticamente chamados de manutenção corretiva em campo.

Destaques Técnicos:
– Ganho elevado de 22 dBi para recepção de sinal celular em locais de extrema distância das ERBs.
– Faixa de frequência otimizada de 806 a 960 MHz (compatível com redes de telefonia e dados 2G/3G/4G B5/B8).
– Construção robusta com 24 elementos em alumínio e pintura epóxi de alta resistência às intempéries.
– Dipolo selado em ABS com proteção UV contra infiltração de água e degradação solar.
– Sistema de fixação com ajuste preciso de azimute e elevação para direcionamento perfeito na instalação.

Ficha Técnica:
– Fabricante: ELDTEC
– Modelo: EDL-CEL 3022
– Tipo de Antena: Externa Passiva Direcional Yagi
– Faixa de Frequência: 806 MHz ~ 960 MHz
– Ganho Nominal: 22 dBi
– Impedância Nominal: 50 Ohms
– Número de Elementos: 24 elementos
– Conector de Saída: Conector TNC Macho
– Acabamento Superficial: Pintura Eletrostática Epóxi
– Material da Estrutura: Alumínio Extrusado e ABS com proteção UV
– Ajuste de Ângulo: Suporte articulado para azimute e elevação
– Inclui Cabo Coaxial: Não (Vendido sem cabo)
– Unidade de Venda: UND
