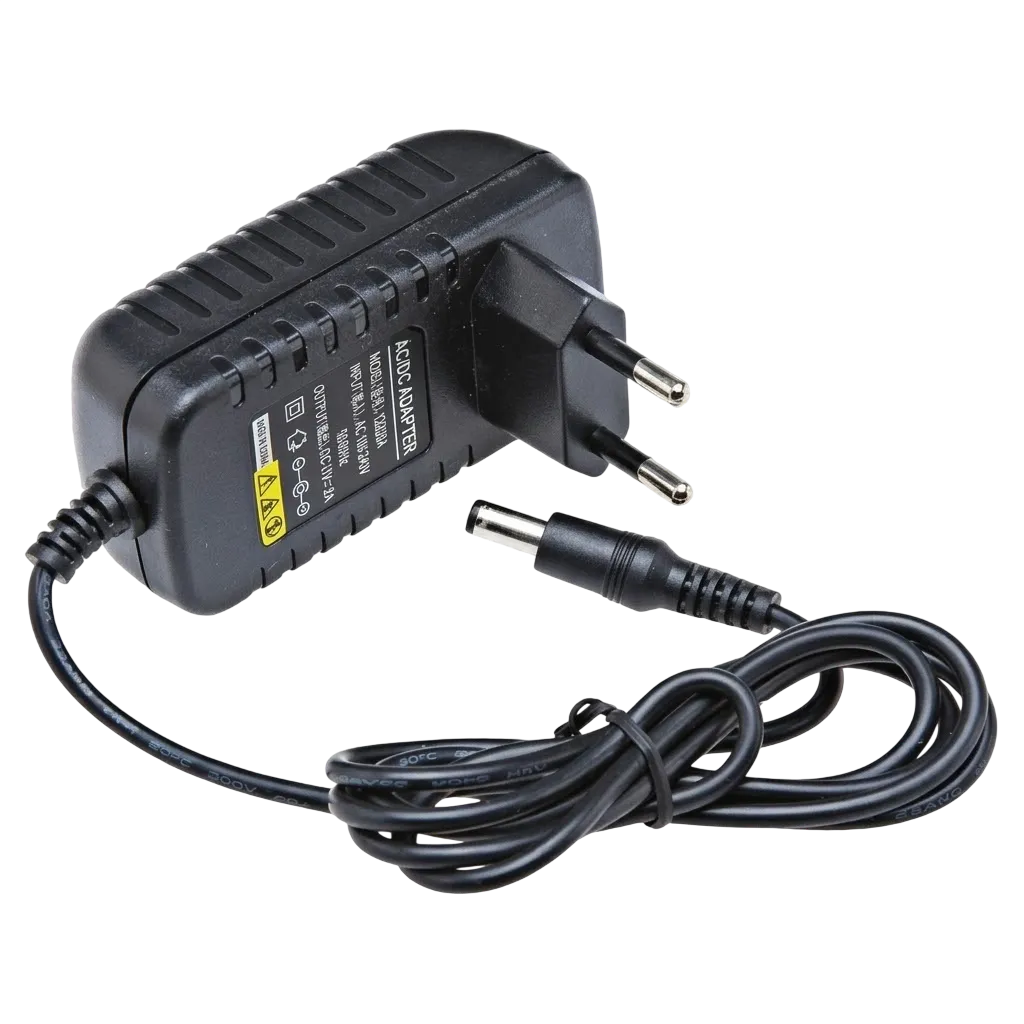

Trata-se de um componente eletrônico ativo de conversão, retificação e estabilização de energia elétrica que opera sob o princípio de fonte chaveada (AC/DC). O dispositivo tem por finalidade receber a corrente alternada (AC) de alta oscilação proveniente da rede elétrica concessionária e transformá-la em corrente contínua (DC) limpa, regulada e constante. Resolve o problema de travamentos lógicos de firmware, reinicializações inesperadas, queima de circuitos de RF e ruídos induzidos na imagem de receptores de TV via satélite e câmeras de monitoramento eletrônico, protegendo os semicondutores e processadores internos sensíveis contra transientes de tensão.

A engenharia eletrônica do circuito baseia-se em uma topologia flyback controlada por um circuito integrado (CI) modulador PWM de alta frequência, arquitetura que maximiza a eficiência de conversão e minimiza a dissipação térmica residual por efeito Joule. O estágio de entrada possui supressores de transientes e filtros de linha contra interferências eletromagnéticas (EMI/RFI), viabilizando uma ampla faixa de tolerância de entrada bivolt automática que opera linearmente de 100V a 240V AC. O estágio de saída integra retificadores Schottky e um barramento indutivo-capacitivo (filtro LC) responsável por garantir um nível de ondulação residual (ripple voltage) extremamente baixo na tensão de 12V DC com capacidade de fornecimento de corrente de até 1.5A (potência nominal de 18 Watts). O hardware incorpora malhas de proteção eletrônicas contra curto-circuito (SCP), sobrecorrente (OCP) e sobretensão (OVP).

Sob as diretrizes de usabilidade prática e logística, a fonte apresenta um gabinete compacto injetado em polímero ABS retardante à chama com excelente estabilidade mecânica, integrando pinos elétricos de entrada diretamente fundidos sob o padrão brasileiro de tomadas NBR 14136, o que dispensa o uso de adaptadores e evita pontos de mau contato. O cabo de saída flexível em PVC isolante possui diâmetro dimensionado e comprimento otimizado, finalizando em um conector plugue P4 macho convencional (2.1 mm x 5.5 mm com positivo central), garantindo ao técnico instalador em campo uma conexão plug-and-play imediata e estanque por pressão com ampla gama de equipamentos. Para o lojista e distribuidor, a geometria otimizada da embalagem individual reduz o peso cubado de estoque no frete e assegura alta liquidez de vendas no balcão de peças de reposição.

Destaques Técnicos:
* Topologia de fonte chaveada regulada por PWM com alta eficiência e estabilidade elétrica.
* Triplo sistema de proteção ativa contra curto-circuito (SCP), sobrecorrente (OCP) e sobretensão (OVP).
* Entrada Bivolt Automática (100-240V AC), tolerante a flutuações severas na rede elétrica local.
* Filtragem interna com baixíssimo Ripple de saída, prevenindo fadiga precoce de chips digitais.
* Gabinete em ABS anti-chama com plugue P4 padrão, garantindo acoplamento mecânico seguro.

Ficha Técnica:
– Fabricante: Bedin SAT
– Modelo: Fonte 12V 1.5A
– Tipo de Dispositivo: Fonte de Alimentação Ativa Chaveada (AC/DC)
– Tensão de Entrada: 100V a 240V AC (Bivolt Automático)
– Frequência da Rede: 50 Hz / 60 Hz
– Tensão de Saída: 12V DC
– Corrente Máxima de Saída: 1.5 Ampères (A)
– Potência Nominal de Operação: 18 Watts (W)
– Conector de Saída: Plugue P4 Macho (2.1mm x 5.5mm – Centro Positivo)
– Conector de Entrada: Padrão NBR 14136 (2 Pinos 10A)
– Proteções do Circuito: SCP (Curto-circuito), OCP (Sobrecorrente), OVP (Sobretensão)
– Material do Invólucro: Plástico ABS de Engenharia Retardante a Chamas
– Cor do Acabamento: Preto Fosco
– Unidade de Venda: UND
