O Cabo Óptico Drop Compacto 1FO da Imagevox é um elemento passivo de infraestrutura de rede, desenvolvido especificamente para aplicações FTTx/FTTH no segmento de atendimento ao assinante (última milha/last mile). Sua finalidade primária é realizar o enlace óptico entre a Caixa de Terminação Óptica (CTO) instalada na rede de distribuição aérea e o Ponto de Terminação Óptica (PTO/ONT) no interior do imóvel do cliente. O produto soluciona os problemas de degradação de sinal provocados por microcurvaturas e macrocurvaturas em trajetos complexos, permitindo a transição direta da rede externa para o ambiente interno sem a necessidade de fusões intermediárias.

Construído em conformidade com a norma ITU-T G.657.A2 (baixa sensibilidade à curvatura), o cabo abriga 1 fibra óptica monomodo com revestimento primário em acrilato. Para suportar o estresse mecânico de instalações aéreas em vãos de até 80 metros, possui um mensageiro principal composto por fio de aço galvanizado com diâmetro de 1,0 mm. O núcleo óptico conta com proteção longitudinal adicional provida por dois elementos de tração secundários em fios de aço de 0,5 mm dispostos paralelamente. A capa externa é injetada em composto termoplástico de baixo atrito (Low Friction) com propriedades LSZH (Low Smoke Zero Halogen), retardante a chamas, isento de halogênios e aditivado contra degradação por radiação ultravioleta (UV).

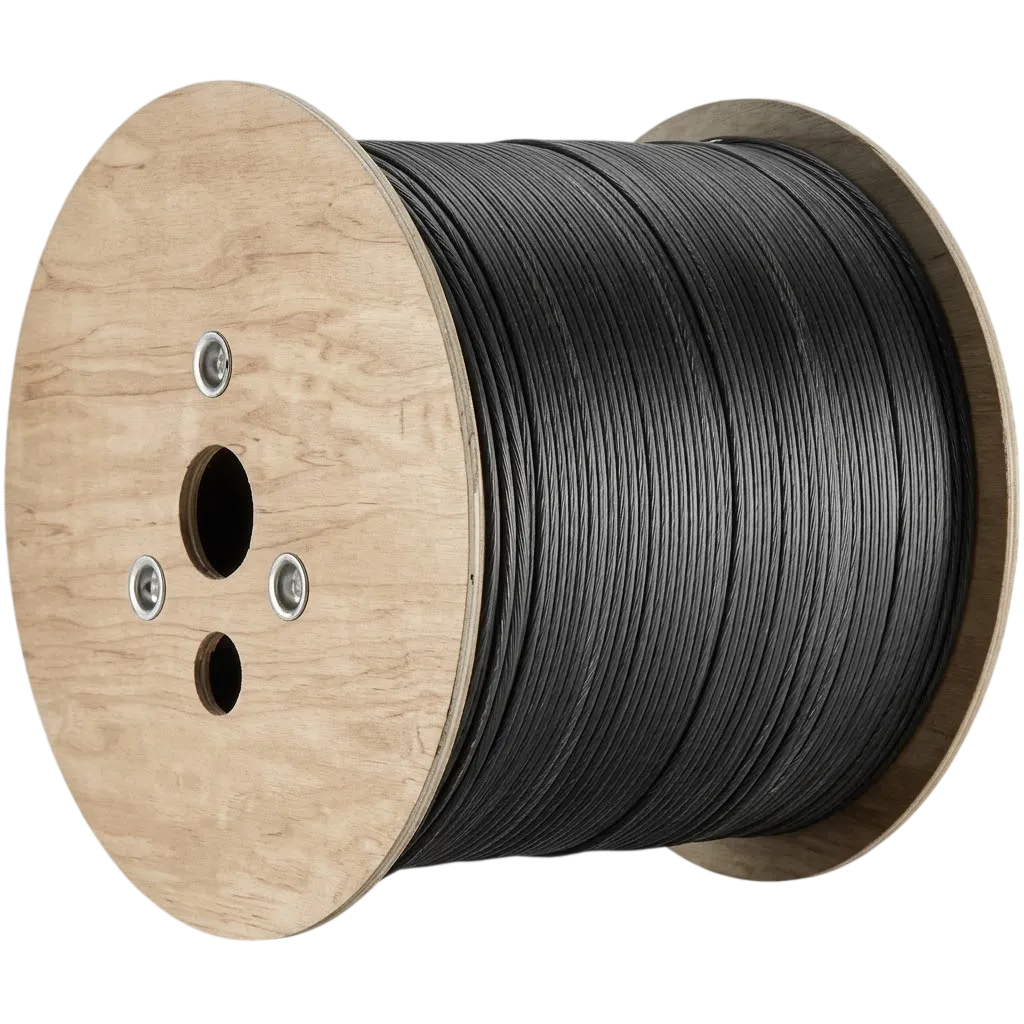

A estrutura flat com propriedade Low Friction permite que o cabo seja guiado através de tubulações e conduítes internos com reduzido coeficiente de atrito, eliminando travamentos e diminuindo o tempo de passagem sem exigir o uso de lubrificantes. A membrana de separação do mensageiro facilita o processo de ancoragem e esticamento em alças pré-moldadas ou esticadores plásticos. A apresentação em bobinas contínuas de 2.000 metros (2 km) otimiza a logística de armazenamento, minimiza desperdícios de ponta de cabo durante a rotina de ativação e amplia o rendimento operacional das equipes de campo.

Destaques Técnicos:
– Fibra monomodo ITU-T G.657.A2 de alta flexibilidade e insensibilidade a dobras acentuadas.
– Revestimento termoplástico LSZH de baixo atrito (Low Friction) com retardância a chamas e baixa emissão de fumaça.
– Elemento de sustentação principal em aço galvanizado de 1,0 mm para aplicação aérea em vãos de até 80 metros.
– Estrutura de tração dupla em fios de aço laterais (0,5 mm) assegurando estabilidade dimensional do núcleo óptico.
– Fornecimento em bobina de 2.000 metros (2 km) para maior rendimento logístico e menor geração de sobras.

Ficha Técnica:
– Fabricante: Imagevox
– Modelo: Flat Drop 1FO LSZH 2KM
– Código do Produto: DROP-1FO-2KM-IMG
– Tipo de Fibra Óptica: Monomodo (SM) ITU-T G.657.A2 (Low Bend Sensitivity)
– Quantidade de Fibras: 01 FO
– Estrutura Mecânica: Flat Drop Compacto (Figura-8 destacável)
– Sustentação Mecânica: Fio de Aço Galvanizado (Diâmetro 1,0 mm)
– Elementos de Tração Secundários: 2 Fios de Aço Galvanizado (Diâmetro 0,5 mm)
– Vão Máximo de Sustentação Aérea: Até 80 metros
– Atenuação Máxima (1310 nm): <= 0,35 dB/km - Atenuação Máxima (1550 nm): <= 0,21 dB/km - Material do Revestimento: Termoplástico LSZH Anti-UV Low Friction - Coeficiente de Atrito Dinâmico: <= 0,30 - Raio Mínimo de Curvatura (Instalação): 30 mm - Raio Mínimo de Curvatura (Operação): 15 mm - Dimensões Transversais Nominais: 2,0 x 5,0 mm (+/- 0,2 mm) - Peso Líquido Nominal: 20 kg/km - Faixa de Temperatura de Operação: -20 °C a +65 °C - Homologação: ANATEL - Metragem da Embalagem: 2.000 metros (2 KM) - Unidade de Venda: RL (Rolo / Bobina)
