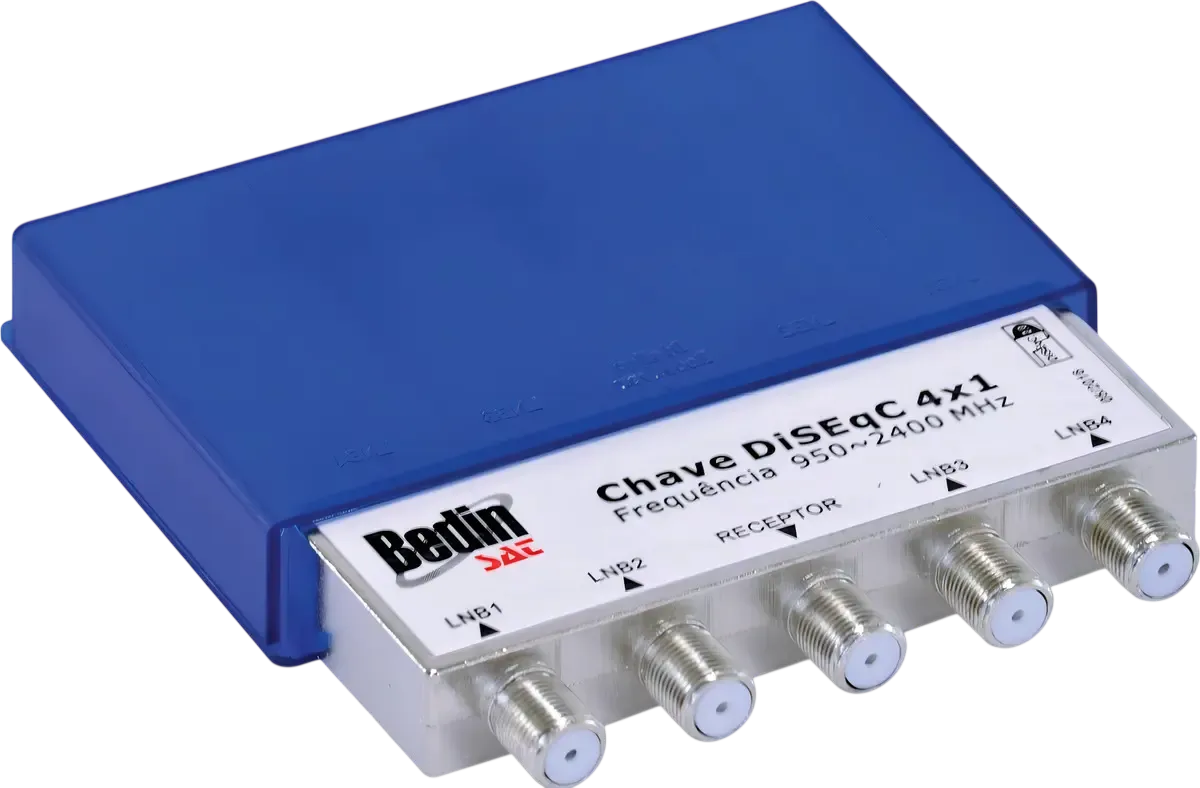

Projetada para otimizar sistemas de recepção via satélite multi-satelital, a Chave DiSEqC 1×4 Bedin Sat atua como um comutador de radiofrequência (RF) passivo inteligente comandado por protocolo digital. Sua função primordial na infraestrutura de TV por satélite é unificar o sinal proveniente de até quatro antenas parabólicas distintas (ou LNBs) em um único cabo coaxial drop conectado ao receptor de satélite. A integração deste componente resolve o problema logístico e financeiro do cabeamento redundante em prumadas residenciais, permitindo que o usuário alterne de canal entre satélites diferentes de forma totalmente transparente e automática diretamente pelo controle remoto do receptor, eliminando a necessidade de chaves coaxiais manuais ou múltiplos cabos descendo pelo shaft.

A arquitetura interna deste dispositivo integra chaves eletrônicas de estado sólido de alta comutação montadas sobre uma placa de circuito impresso de alta densidade (FR-4). O circuito opera na faixa de frequência de FI (Frequência Intermediária) de 950 MHz a 2400 MHz, sendo totalmente compatível com os protocolos de controle DiSEqC 1.0, 1.1 e 2.0 através de comandos por rajadas de tom de 22 kHz injetados na linha pelo próprio receptor. O chassi externo é fabricado em liga metálica de Zamak injetado sob alta pressão com revestimento em banho de níquel, entregando blindagem eletromagnética eficaz contra RFI/EMI. O circuito conta com baixíssima perda de inserção (tipicamente menor que 3 dB) e alto isolamento entre portas (superior a 20 dB), impedindo o cross-talk ou vazamento de sinal entre os LNBs. Adicionalmente, apresenta diodos de proteção contra surtos de tensão nas linhas de alimentação DC de 12V a 20V transportadas pelo cabo.

No âmbito da instalação e logística de campo, o equipamento maximiza a eficiência do instalador por dispor de terminações padrão F fêmea com roscas usinadas de alta precisão que simplificam o torque mecânico e reduzem o tempo de conectorização. O produto é acompanhado de uma capa plástica protetora externa deslizante feita de polímero com aditivo UV, que atua como um invólucro estanque contra intempéries e respingos de chuva quando instalada diretamente no mastro da antena, garantindo estabilidade mecânica sob variações extremas de temperatura. Para o lojista e distribuidor, a embalagem blistrada compacta oferece excelente apelo visual e otimiza a ocupação de espaço em gôndolas e caixas organizadoras, reduzindo custos de transporte e oferecendo alta rotatividade devido à total compatibilidade com receptores digitais e sistemas de satélite de mercado.

Destaques Técnicos:
– Ampla resposta em frequência de 950 a 2400 MHz compatível com banda C e banda Ku.
– Compatibilidade integral com protocolos DiSEqC 1.0, 1.1 e 2.0 via comando de 22 kHz.
– Blindagem robusta em Zamak niquelado que oferece imunidade contra interferências eletromagnéticas.
– Alto isolamento entre portas de entrada (superior a 20 dB), eliminando interferências cruzadas de sinal.
– Acompanha invólucro plástico protetor contra chuva e raios UV para instalação externa simplificada.

Ficha Técnica:
– Fabricante: Bedin Sat
– Modelo: DiSEqC 1×4
– Tipo de Dispositivo: Passivo / Comutador Eletrônico de RF
– Portas de Entrada: 4 (LNB1, LNB2, LNB3, LNB4)
– Portas de Saída: 1 (Receiver)
– Faixa de Frequência: 950 ~ 2400 MHz
– Perda de Inserção: < 3 dB - Isolamento entre Portas: > 20 dB
– Protocolo de Controle: DiSEqC 1.0 / 1.1 / 2.0 (Tom de 22 kHz)
– Alimentação de Operação: 12 ~ 20 V DC / 30 mA (via receptor)
– Material do Corpo: Liga de Zamak Niquelado
– Unidade de Venda: UND
