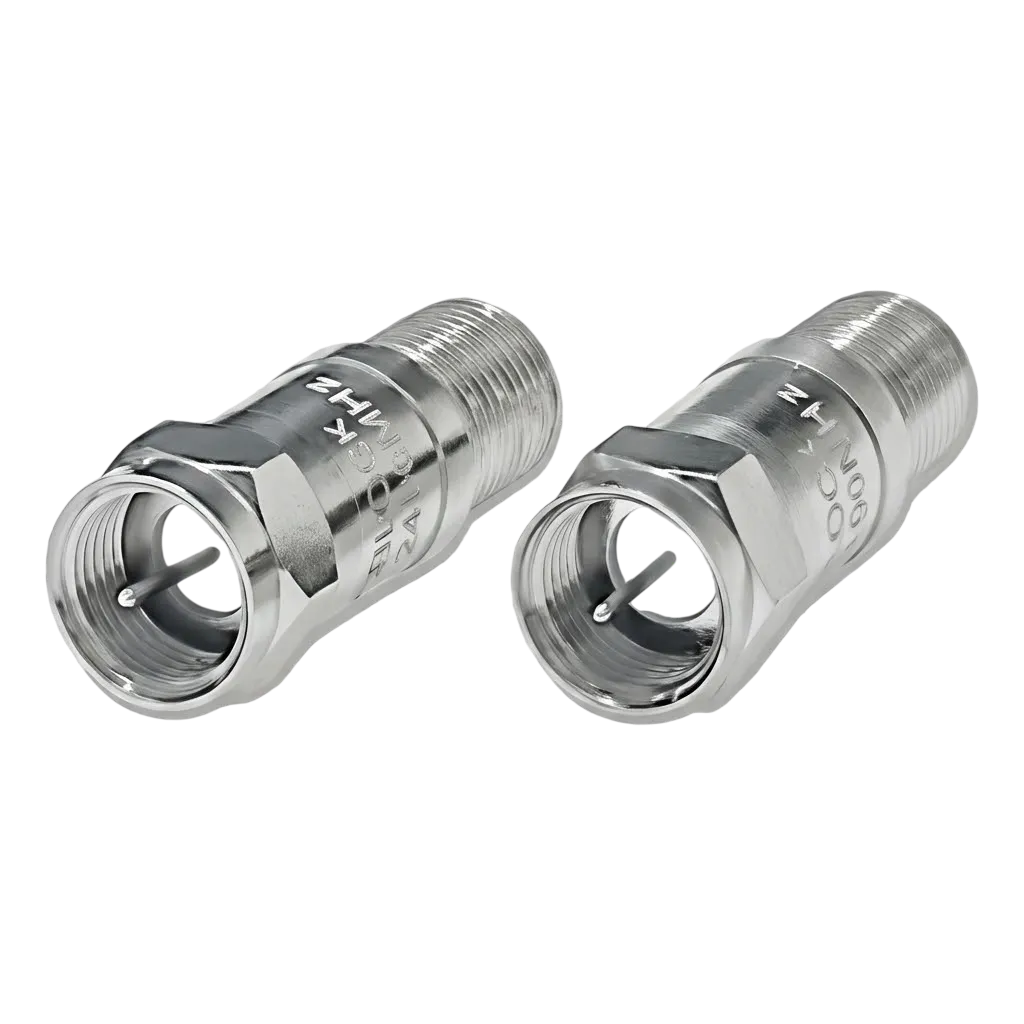

O Conector Bloqueador de Voltagem Coaxial ITC VBC 5-2400 MHz é um componente passivo de radiofrequência (RF) do tipo DC Block, projetado para isolar e interromper a passagem de corrente contínua (tensão DC) através da linha de cabo coaxial, permitindo a livre passagem dos sinais de RF. O produto resolve o risco de danos e queima em sintonizadores de TV, receptores de satélite, amplificadores de linha e equipamentos de cabeceira (headend), causados pelo retorno indesejado de tensão alimentadora, laços de terra (ground loops) ou curtos-circuitos entre dispositivos interconectados em redes de distribuição de TV aberta, cabo (CATV) e satélite (SMATV).

Engenheirado em chassi metálico maciço de latão niquelado com elevada resistência mecânica e propriedades anticorrosivas, o dispositivo incorpora internamente um circuito de desacoplamento capacitivo de alta precisão de dielétrico estável. Este arranjo estabelece um filtro passa-alta para o sinal útil de 5 MHz a 2400 MHz com baixíssima perda de inserção (≤ 1,5 dB) e casamento de impedância nominal de 75 Ohms, ao mesmo tempo em que oferece uma barreira física de isolação de alta impedância para frequências de 0 Hz (DC). O corpo conta com excelente eficiência de blindagem magnética e eletromagnética (Classe A contra EMI/RFI), prevenindo a captação de ruídos e interferências externas na cadeia de distribuição.

Projetado para aplicação em linha de forma simples e direta, o conector possui terminação F Macho em uma extremidade e F Fêmea na outra com rosca usinada de alta precisão, permitindo o rosqueamento direto em divisores de sinal (tap/splitters), multiswitches ou portas de entrada de equipamentos sem a necessidade de cabos adaptadores intermediários. Sua construção compacta facilita o manuseio por instaladores em caixas de passagem e painéis de distribuição, apresentando longa durabilidade operacional em ambientes industriais e prediais. Trata-se de uma solução de baixíssimo custo e alto valor preventivo para o mix de produtos de lojas de eletrônica, antenas e infraestrutura de telecomunicações.

Destaques Técnicos:
– Faixa de frequência operacional ampla de 5 MHz a 2400 MHz (coberta de VHF/UHF até Banda Satélite IF).
– Bloqueio total de tensão contínua (DC) protegendo tuners e placas de recepção contra sobretensões.
– Corpo usinado em latão niquelado de alta durabilidade mecânica com vedação contra intempéries.
– Elevada blindagem contra interferências eletromagnéticas e de radiofrequência (EMI/RFI).
– Baixa perda de inserção e excelente perda de retorno, mantendo a integridade dos sinais digitais HD/4K.

Ficha Técnica:
– Fabricante: ITC
– Modelo / Part Number: VBC (5-2400MHz)
– Unidade de Venda: UND
– Categoria: TV, Satélite
– Tipo de Equipamento: Bloqueador de Tensão DC Coaxial / DC Block Passivo
– Faixa de Frequência de Operação: 5 MHz a 2400 MHz
– Impedância Nominal: 75 Ohms
– Tensão Máxima de Isolação DC: 50 V DC
– Perda de Inserção (Insertion Loss): ≤ 1,5 dB
– Perda de Retorno (Return Loss): ≥ 10 dB
– Tipos de Conector: 1x F Macho (Entrada/Saída) / 1x F Fêmea (Saída/Entrada)
– Blindagem Eletromagnética: Classe A (Eficácia de Blindagem ≥ 85 dB)
– Material do Corpo: Latão Niquelado Inoxidável
– Dimensões Aproximadas (C x D): 34 x 11 mm
– Peso Líquido Aproximado: 18 g
