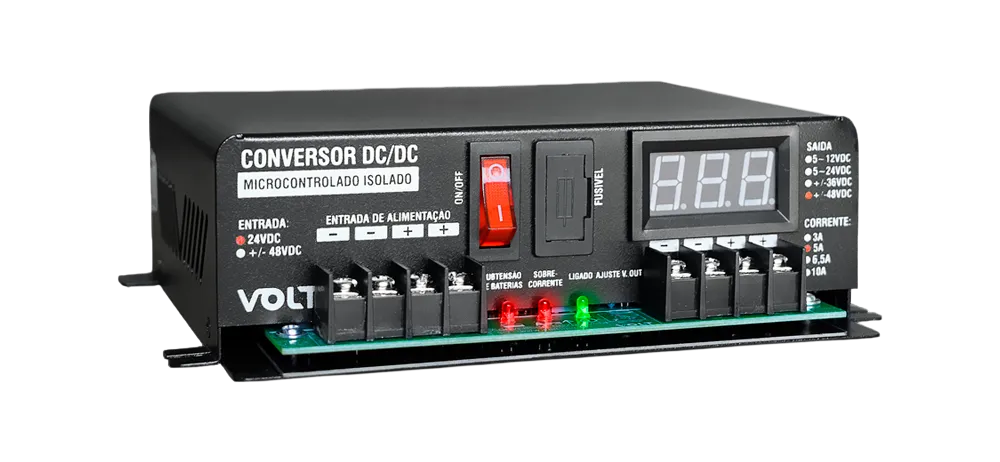

O conversor DC-DC isolado E24/S48 é um equipamento ativo de conversão e condicionamento de energia elétrica chaveada, projetado para elevar (step-up) a tensão contínua de entrada nominal de 24 Vdc para uma saída estabilizada de 48 Vdc. Ele resolve o desafio da incompatibilidade de tensão em sistemas de energia de emergência e Off-Grid, permitindo que equipamentos que exigem alimentação de 48 Vdc (como switches PoE, OLTs, rádios de enlace e roteadores de borda) sejam operados a partir de bancos de baterias ou sistemas solares de 24 Vdc. Além disso, a isolação galvânica entre a entrada e a saída elimina laços de terra (ground loops) e previne que surtos elétricos originados no barramento primário atinjam a carga sensível conectada na saída.

Engenheirado com topologia de conversão chaveada em alta frequência (PWM) operando sobre transformador de ferrite com isolamento galvânico de até 1.500 Vdc, o dispositivo proporciona elevada eficiência energética de até 90%, reduzindo a dissipação térmica no ambiente de instalação. Sua placa de circuito impresso (PCI) de fibra de vidro FR-4 conta com componentes eletrônicos de padrão industrial, capacitores eletrolíticos de baixa ESR (Equivalent Series Resistance) e estágios integrados de filtragem EMI/RFI nas vias de entrada e saída. A arquitetura eletroeletrônica embarca uma malha abrangente de proteções automáticas, incluindo proteção contra curto-circuito na saída (SCP), sobrecorrente (OCP), sobretensão (OVP), inversão de polaridade na entrada e corte por sobretemperatura (OTP).

Projetado para assegurar elevada confiabilidade em ambientes críticos de telecomunicações e POPs de provedores de internet (ISP), o equipamento é alojado em gabinete metálico compacto com tratamento anticorrosivo e abas laterais para fixação em paredes, painéis elétricos ou chassis de acoplamento. Os bornes de conexão reforçados do tipo prensa-cabo por parafuso facilitam a ancoragem firme de condutores elétricos, reduzindo o tempo de instalação e manutenção em campo. Sinalizações luminosas por LEDs no painel frontal fornecem diagnóstico visual rápido do estado de operação (presença de tensão de entrada e saída ativa), otimizando rotinas de inspeção técnica e facilitando o controle de estoque para integradores e distribuidores.

Destaques Técnicos:
– Isolamento galvânico de 1.500 Vdc entre entrada e saída, eliminando laços de terra e protegendo equipamentos sensíveis.
– Conversão chaveada Step-Up de alta eficiência (até 90%) operando com saída estabilizada de 48 Vdc.
– Filtros indutivos e capacitivos EMI/RFI integrados para mitigação de ruídos de comutação na rede DC.
– Circuito de proteção eletrônica integral contra curto-circuito, sobrecarga, inversão de polaridade e sobretemperatura.
– Gabinete metálico com dissipação térmica passiva e abas para fixação mecânica reforçada em painéis ou gabinetes.

Ficha Técnica:
– Fabricante: Profissional (Padrão de Mercado)
– Modelo: E24/S48 (DC-DC Isolado)
– Categoria de Produto: Infraestrutura e Provedores (ISP) / Gestão de Energia DC
– Tensão Nominal de Entrada (E24): 24 Vdc (Faixa de Operação: 20 Vdc a 30 Vdc)
– Tensão Nominal de Saída (S48): 48 Vdc (Regulada / Estabilizada)
– Isolamento Galvânico: 1.500 Vdc (Entrada / Saída)
– Topologia Eletrônica: Conversor Chaveado Isolado (PWM)
– Eficiência Típica: ≥ 88%
– Ripple de Saída: ≤ 100 mVpp
– Material do Chassi: Aço Carbono com Pintura Eletrostática
– Método de Fixação: Abas Laterais para Sobrepor / Montagem em Painel
– Tipo de Conexão: Bornes Prensa-Cabo por Parafuso (Até 4 mm²)
– Indicadores Visuais: LEDs de Status (Power In / Output Active)
– Faixa de Temperatura de Operação: -10 °C a +60 °C
– Unidade de Venda: UND
