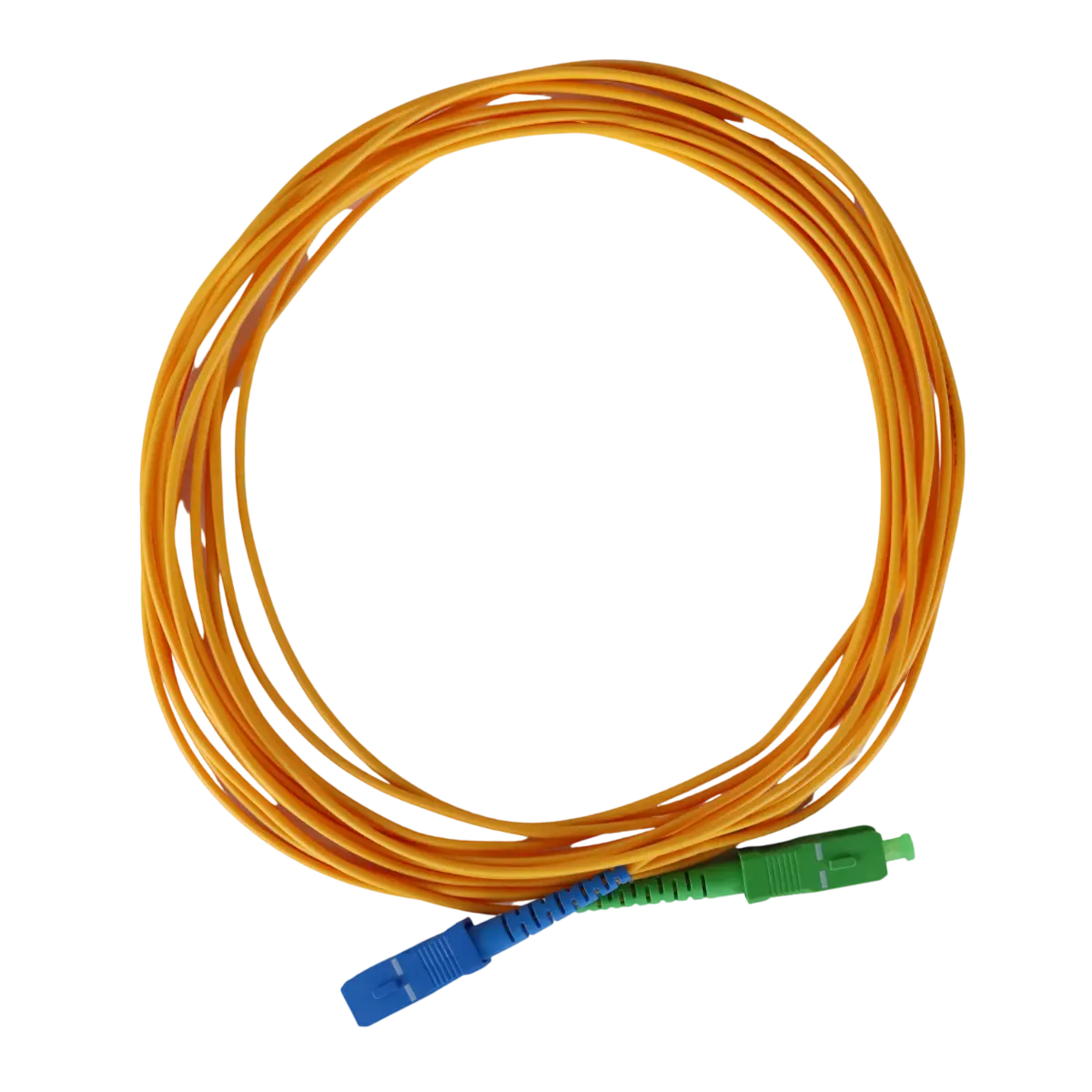

O cordão óptico monomodo Shoreline PA128 (SC/APC para SC/UPC) é um elemento passivo de manobra e interconexão de alta precisão, projetado para realizar a ligação óptica entre distribuidores internos ópticos (DIOs), caixas de terminação (CTO), transceptores SFP/SFP+, ONUs/ONTs e ativos de rede em geral. Ele resolve a necessidade de transição de conectividade entre interfaces com padrão de polimento angulado (APC) e reto/convexo (UPC), garantindo o acoplamento físico com mínimas perdas de sinal por atenuação ou reflexão em backbones de fibra óptica de provedores de internet (ISP), data centers e redes estruturadas de telecomunicações.

Engenheirado sobre um núcleo de fibra óptica monomodo do tipo SMF (Single Mode Fiber 9/125 µm) em conformidade com os padrões ITU-T G.657.A1 e G.652.D (baixa sensibilidade a curvaturas), o cabo apresenta conectores montados de fábrica com ferrulhos cerâmicos de zircônia (ZrO2) de alinhamento nanométrico. Um extremo possui terminação SC/APC com polimento em ângulo de 8° (cor verde), oferecendo refletância extremamente baixa (Perda de Retorno ≥ 60 dB), enquanto o extremo oposto conta com terminação SC/UPC com polimento convexo ultraplano (cor azul) com Perda de Retorno ≥ 50 dB e Perda de Inserção (IL) ≤ 0,3 dB. A estrutura mecânica do cabo é reforçada internamente por fios de aramida (Kevlar) para suporte a esforços de tração e revestida por uma jaqueta amarela de 3,0 mm de diâmetro constituída de composto termoplástico retardante a chamas.

Projetado para oferecer elevada praticidade operacional a técnicos de campo e integradores de redes ópticas, a capa com diâmetro reforçado de 3,0 mm confere maior resistência mecânica contra torções e dobras em relação aos modelos finos de 2,0 mm, facilitando a acomodação e o roteamento em painéis e caixas de atendimento. Os conectores possuem capas protetoras contra poeira nos ferrulhos para prevenir contaminação por partículas de sujidade antes da conectorização final. Para distribuidores, lojistas e almoxarifados, o produto é fornecido em embalagem plástica individual selada com identificação técnica do modelo PA128 e lote, assegurando a conservação dos testes de fábrica e otimizando a organização em estoque.

Destaques Técnicos:
– Transição direta entre interfaces SC/APC (8° verde) e SC/UPC (curvo azul) com ferrulho cerâmico de zircônia.
– Núcleo de fibra monomodo G.657.A1 / G.652.D (9/125 µm) de reduzida sensibilidade a dobras mecânicas.
– Jaqueta externa reforçada de 3,0 mm que garante maior proteção mecânica no manuseio em campo.
– Baixa Perda de Inserção (IL ≤ 0,3 dB) e alta Perda de Retorno (RL ≥ 60 dB no lado APC e ≥ 50 dB no lado UPC).
– Reforço interno com fios de aramida de alta resistência à tração mecânica e flexão.

Ficha Técnica:
– Fabricante: Shoreline
– Modelo / Part Number: PA128
– Categoria de Produto: Infraestrutura e Provedores (ISP) / Passivos Ópticos
– Tipo de Cordão: Simplex Monomodo (SMF)
– Padrão do Núcleo da Fibra: 9/125 µm (ITU-T G.657.A1 / G.652.D)
– Conector A: SC/APC (Angled Physical Contact – Conector Verde)
– Conector B: SC/UPC (Ultra Physical Contact – Conector Azul)
– Material do Ferrulho: Cerâmica de Zircônia (ZrO2)
– Perda de Inserção (Insertion Loss – IL): ≤ 0,3 dB
– Perda de Retorno (Return Loss – RL): ≥ 60 dB (APC) / ≥ 50 dB (UPC)
– Comprimento Nominal: 2 Metros
– Diâmetro Externo da Capa: 3,0 mm
– Material da Capa Externa: Termoplástico Retardante a Chamas
– Tração Reforçada: Fios de Aramida (Kevlar)
– Cor da Capa Externa: Amarela
– Temperatura de Operação: -20 °C a +60 °C
– Unidade de Venda: UND
