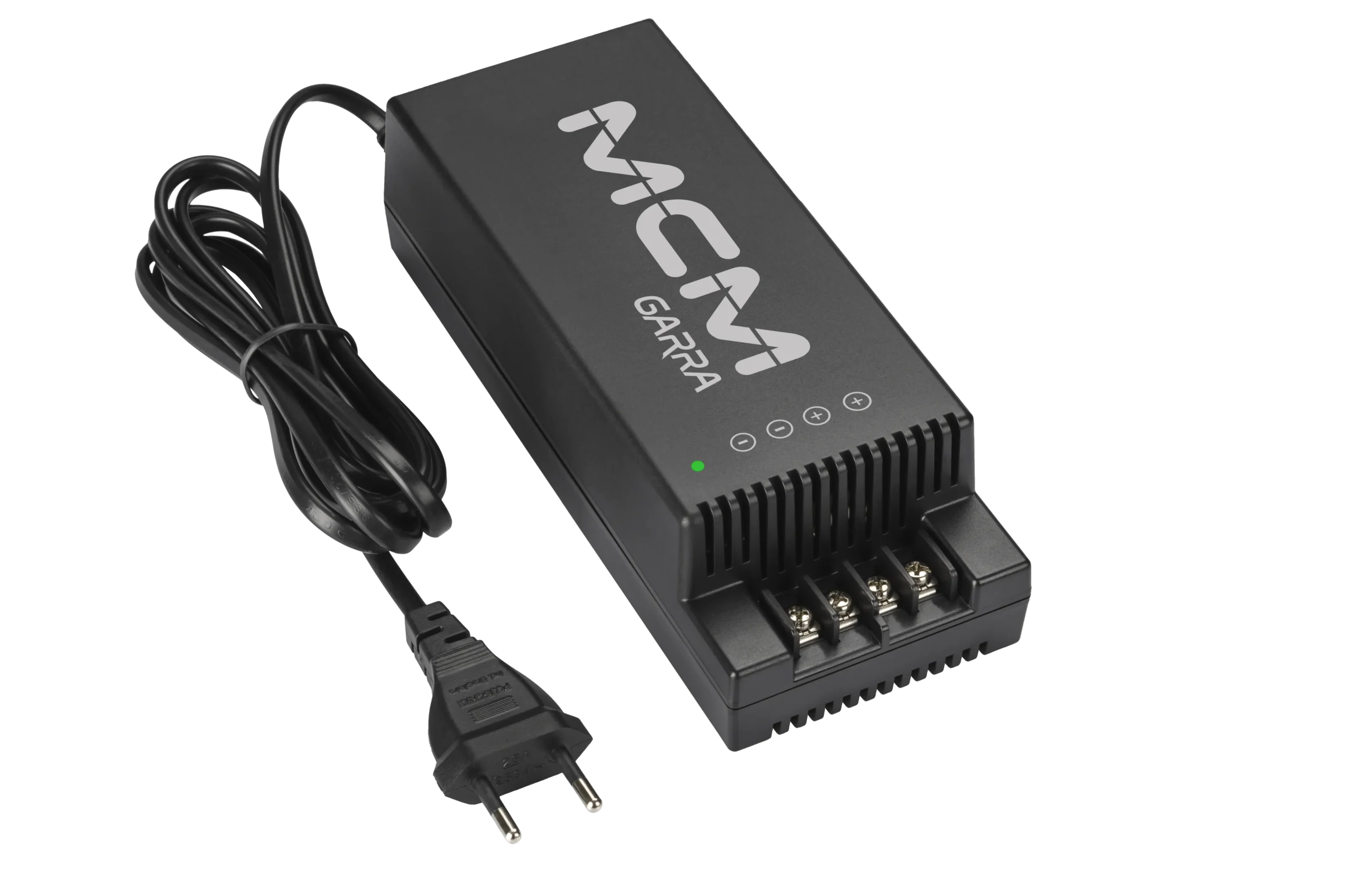

A Fonte Chaveada para CFTV MCM Garra 12V-14Vcc 10A PR1363 é um dispositivo eletrônico ativo de alta capacidade para conversão, retificação e estabilização de potência, desenvolvido para alimentar sistemas de segurança eletrônica, controle de acesso e automação de médio e grande porte. O equipamento resolve de forma robusta o problema de queda de tensão em circuitos de CFTV analógico ou IP com extensas linhas de cabeamento. Através do ajuste dinâmico de tensão, a fonte compensa a resistência ôhmica dos condutores, eliminando artefatos visuais nas imagens, ruídos harmônicos, trepidações na captura de vídeo (flicker) e o desligamento intermitente de câmeras quando os iluminadores infravermelhos de alta potência são ativados.

A engenharia interna do circuito adota uma topologia chaveada flyback com modulação por largura de pulso (PWM), conferindo alto rendimento térmico e estabilidade na saída CC mesmo sob oscilações severas na rede elétrica externa. O hardware possui um potenciômetro do tipo trimpot de alta precisão que permite o ajuste linear da tensão de saída na faixa de 12Vcc a 14Vcc, ideal para calibração fina em campo. A placa de circuito impresso integra capacitores eletrolíticos de baixo ESR e alta confiabilidade, um robusto estágio de filtragem EMI/EMC para atenuação de ruídos de alta frequência induzidos, e varistores de óxido metálico (MOV) que atuam na absorção de transientes elétricos na entrada CA, além de um sistema eletrônico integrado de proteção contra curto-circuito na saída, sobrecorrente e proteção térmica ativa com rearme automático.

Sob a perspectiva de usabilidade prática e logística, o produto é abrigado em um gabinete metálico ou gabinete injetado em polímero técnico autoextinguível (antichama) perfeitamente dimensionado com ranhuras de ventilação passiva por convecção natural, o que anula ruídos de ventoinhas mecânicas e maximiza o tempo médio entre falhas (MTBF). Para o instalador técnico em campo, a fonte dispõe de uma barra de bornes de conexão por parafuso com identificação indelével de polaridade e canais múltiplos de distribuição (+/-), agilizando a conexão de feixes densos de cabos e eliminando a necessidade de emendas improvisadas. Para o lojista, a embalagem industrial compacta garante excelente empilhamento vertical e segurança física do componente eletrônico durante os processos de movimentação logística e expedição.

Destaques Técnicos:
– Tensão de Saída Ajustável (12V a 14Vcc): Permite compensar ativamente a perda de carga em cabos de longas distâncias sem danificar os equipamentos.
– Potência Nominal de Alta Performance: Fornecimento contínuo de até 10 Amperes para suportar múltiplos dispositivos simultaneamente.
– Entrada Full Range Automática: Faixa operacional inteligente de 100Vca a 240Vca tolerante a flutuações e picos de tensão da concessionária.
– Proteção Eletrônica Inteligente: Desarme eletrônico automático em cenários de curto-circuito ou sobrecarga com função de auto-rearme.
– Filtro de Ruído Integrado de Estágio Múltiplo: Assegura o fornecimento de energia limpa (Low Ripple), preservando a nitidez de imagem em câmeras HD.

Ficha Técnica:
– Fabricante: MCM
– Linha/Modelo: Garra 10A (PR1363)
– Tipo de Fonte: Chaveada Estabilizada (SMPS)
– Tensão de Entrada Nominal: 100 – 240 Vca (Bivolt Automático)
– Frequência da Rede Elétrica: 50 / 60 Hz
– Tensão de Saída Nominal: Ajustável de 12,0 Vcc a 14,0 Vcc (via Trimpot)
– Corrente Máxima de Saída: 10 Amperes (10A)
– Potência Nominal Máxima: Até 140 Watts (dependendo da tensão ajustada)
– Tipo de Conexão de Saída: Bornes múltiplos com fixação por parafuso
– Proteções Integradas: Curto-circuito, sobrecorrente, sobreaquecimento e surtos elétricos (MOV)
– Tipo de Dissipação Térmica: Passiva (Fanless) com ranhuras de ventilação
– Unidade de Venda: UND
