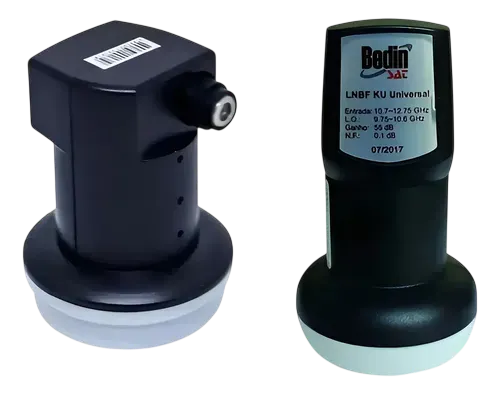

Projetado para operar na captação e conversão de sinais digitais de satélite sob condições climáticas extremas, o LNBF Universal Banda Ku Simples Otimizado Bedin Sat atua como um bloco convertedor ativo de baixo ruído e tradutor de frequência linear. Localizado estrategicamente no ponto focal de antenas offset, sua função primária na infraestrutura de recepção via satélite é amplificar o feixe eletromagnético recebido na faixa de 10.7 GHz a 12.75 GHz e transladá-lo para a banda de Frequência Intermediária (FI) de 950 MHz a 2150 MHz. A integração deste componente soluciona falhas crônicas de pixelamento de imagem e perda de pacotes de áudio provocadas pela atenuação por chuva (rain fade) ou desalinhamentos milimétricos, garantindo uma recepção de altíssima fidelidade e máxima estabilidade de link mesmo em áreas periféricas do feixe de cobertura (footprint) do satélite.

A engenharia eletrônica embarcada neste dispositivo destaca-se pela utilização de transistores de efeito de campo de heteroestrutura semicondutora (pHEMT de Arsenieto de Gálio – GaAs), que viabilizam uma figura de ruído nominal otimizada de apenas 0.2 dB com ganho de conversão estabilizado entre 55 dB e 65 dB. O circuito integrado conta com um oscilador local duplo chaveado eletronicamente nas frequências de 9.75 GHz e 10.60 GHz via injeção de tom de 22 kHz, apresentando altíssima imunidade à deriva térmica (frequency drift) provocada por variações bruscas de temperatura externa. O chassi interno é construído em liga metálica injetada de Zamak com blindagem eletromagnética estanque, o que impede de forma severa a indução de ruídos espúrios e interferências de sinais terrestres das redes móveis 4G LTE e 5G na linha de descida.

Sob a perspectiva de usabilidade em campo e eficiência logística, o LNBF confere máxima agilidade ao instalador devido ao seu pescoço (collar) padronizado com diâmetro cilíndrico de 40 mm, assegurando compatibilidade mecânica imediata com suportes plásticos e metálicos de antenas offset de mercado. Dispõe de um invólucro externo injetado em polímero técnico termoplástico com aditivo anti-UV que incorpora uma capa deslizante de vedação (weather cap), eliminando a necessidade de fitas autofundentes e blindando o conector tipo F-fêmea contra infiltrações de água. Para o lojista e distribuidor, a embalagem unitária otimizada minimiza os custos de cubagem em depósitos e frotas de transporte, apresentando excelente apelo visual para balcão e registrando baixa taxa de assistência pós-venda devido ao rígido controle de qualidade industrial do fabricante.

Destaques Técnicos:
– Figura de ruído ultra-baixa de 0.2 dB que maximiza a relação sinal-ruído (SNR) e a recepção HD/4K.
– Blindagem metálica interna integrada em Zamak com alta rejeição a interferências espúrias de redes 5G.
– Oscilador local de alta estabilidade térmica que elimina congelamentos de imagem por oscilação de portadora.
– Invólucro com pescoço padrão de 40 mm e capa deslizante para proteção estanque do conector de RF.
– Totalmente otimizado para o processo de migração de canais da banda C para a Banda Ku digital.

Ficha Técnica:
– Fabricante: Bedin Sat
– Modelo: Banda Ku Simples Otimizado
– Tipo de Dispositivo: Ativo (Conversor de Bloco de Baixo Ruído / LNBF)
– Quantidade de Saídas: 1 Saída (Simples Monoponto)
– Frequência de Entrada: 10.70 ~ 12.75 GHz
– Frequência de Saída (FI): 950 ~ 2150 MHz
– Frequência do Oscilador Local (L.O.): 9.75 GHz / 10.60 GHz
– Figura de Ruído: 0.2 dB (Nominal)
– Ganho de Conversão: 55 ~ 65 dB
– Diâmetro do Pescoço: 40 mm
– Impedância de Saída: 75 Ohms
– Conector de Saída: F-Fêmea com Vedação Retrátil
– Unidade de Venda: UND
