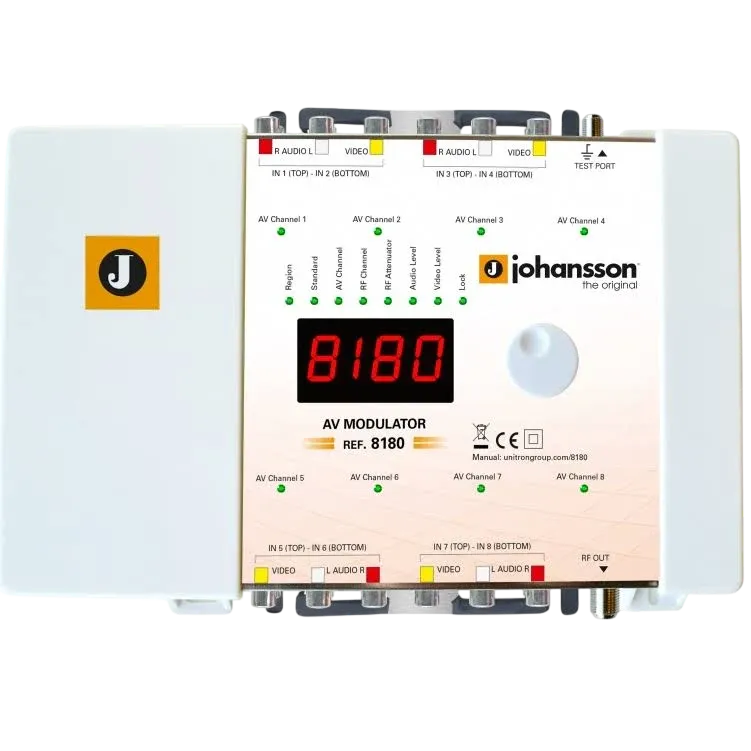

O Modulador Compact de 8 Canais Johansson 8180 é um equipamento ativo de processamento e distribuição de sinais de radiofrequência projetado para integrar sistemas de cabeceira de TV coletiva (SMATV, CATV e CFTV). Desenvolvido para solucionar a complexidade e o alto custo físico de empilhar múltiplos moduladores monofônicos ou individuais, este dispositivo atua de forma centralizada na conversão de até oito fontes de áudio e vídeo analógico (provenientes de receptores de satélite, conversores digitais, players de mídia ou câmeras de segurança) em canais de RF distribuídos por um único cabo coaxial. O produto resolve falhas de intermodulação e perdas excessivas por acoplamento externo, otimizando o espectro de frequências disponível na rede interna do empreendimento.

Sua engenharia interna é composta por oito módulos de modulação eletrônica independentes, gerenciados por um microcontrolador central com osciladores locais controlados por loop de captura de fase (PLL), o que assegura imunidade térmica contra deriva de frequência e estabilidade rigorosa nos canais configurados. O dispositivo opera cobrindo as faixas de frequências de VHF e UHF, permitindo a programação ágil dos canais via interface de controle embarcada (display e botões de navegação ou chaves seletoras de matriz). O circuito possui um combinador ativo de RF interno de baixa perda de inserção, que une os oito canais gerados em uma única saída física coaxial de impedância nominal de 75 Ohms via conector tipo F, entregando um nível de saída robusto e ajustável por atenuadores individuais para equalização precisa do ganho de sinal.

No cenário prático de instalação, o Johansson 8180 reduz de forma drástica o tempo de setup do integrador e do técnico em campo, eliminando a necessidade de chicotes complexos de interconexão de RF, distribuidores passivos externos e fontes de alimentação pulverizadas, demandando apenas a conexão dos cabos de sinal de origem e do cabo tronco de distribuição. Para o lojista, distribuidor e frotista técnico, o formato “Compact” de alta densidade racionaliza o espaço ocupado em racks de telecomunicações e otimiza a logística de armazenamento, gerando alto valor agregado por unidade de cubagem. O sistema térmico passivo-indutivo associado à fonte chaveada interna bivolt garante operação contínua 24/7 sob regimes severos de temperatura, mitigando chamados de suporte pós-venda devido a travamentos por superaquecimento ou perda de sintonia de canais.

Destaques Técnicos:
– Alta Densidade de Canais: Capacidade de processamento de até 8 sinais independentes de A/V em um único chassi compacto de engenharia europeia.
– Sintetizador de Frequência PLL: Estabilidade cristalina na geração das portadoras de vídeo e áudio, impedindo sobreposição e fuga de frequência.
– Combinador Ativo Integrado: Saída única de RF combinada eletricamente que anula a necessidade de misturadores passivos externos e reduz atenuações.
– Ajuste de Nível Individual: Atenuadores integrados por canal para equalização perfeita do ganho e prevenção de saturação em amplificadores de linha.
– Operação Confiável Continuada: Fonte de alimentação interna robusta projetada para regime severo de trabalho (24/7/365) em racks de distribuição.

Ficha Técnica:
– Fabricante: Johansson (Unitron Group)
– Modelo: 8180
– Categoria Dino: TV, Satélite
– Unidade de Venda: UND
– Tipo de Componente: Ativo (Modulador Multi-canal de Cabeceira / Headend)
– Quantidade de Canais de Entrada: 8 Canais Independentes
– Tipo de Entrada de Sinal: Áudio e Vídeo Composto (CVBS / Baseband)
– Conexões de Entrada: Conectores RCA / Interfaces dedicadas por canal
– Conexão de Saída de RF: 1x Conector Coaxial Tipo F Fêmea
– Impedância de Saída Nominal: 75 Ohms
– Faixa de Operação de RF: VHF / UHF (Canais selecionáveis via programação)
– Tecnologia de Estabilização: Circuito Integrado PLL (Phase-Locked Loop)
– Nível de Saída de RF Típico: Ajustável (Alta performance com baixo ruído)
– Ajuste de Ganho/Atenuação: Individual por canal
– Tipo de Modulação: Analógica (Padrões de TV PAL/NTSC/SECAM conforme região técnica)
– Alimentação Elétrica: Fonte Chaveada Interna Bivolt Automática (110V – 240V AC)
– Tipo de Chassi: Metálico com blindagem contra interferências eletromagnéticas (EMI)
– Aplicação Primária: Hotéis, Hospitais, Condomínios, Sistemas de CFTV Analógico e Redes CATV/SMATV
