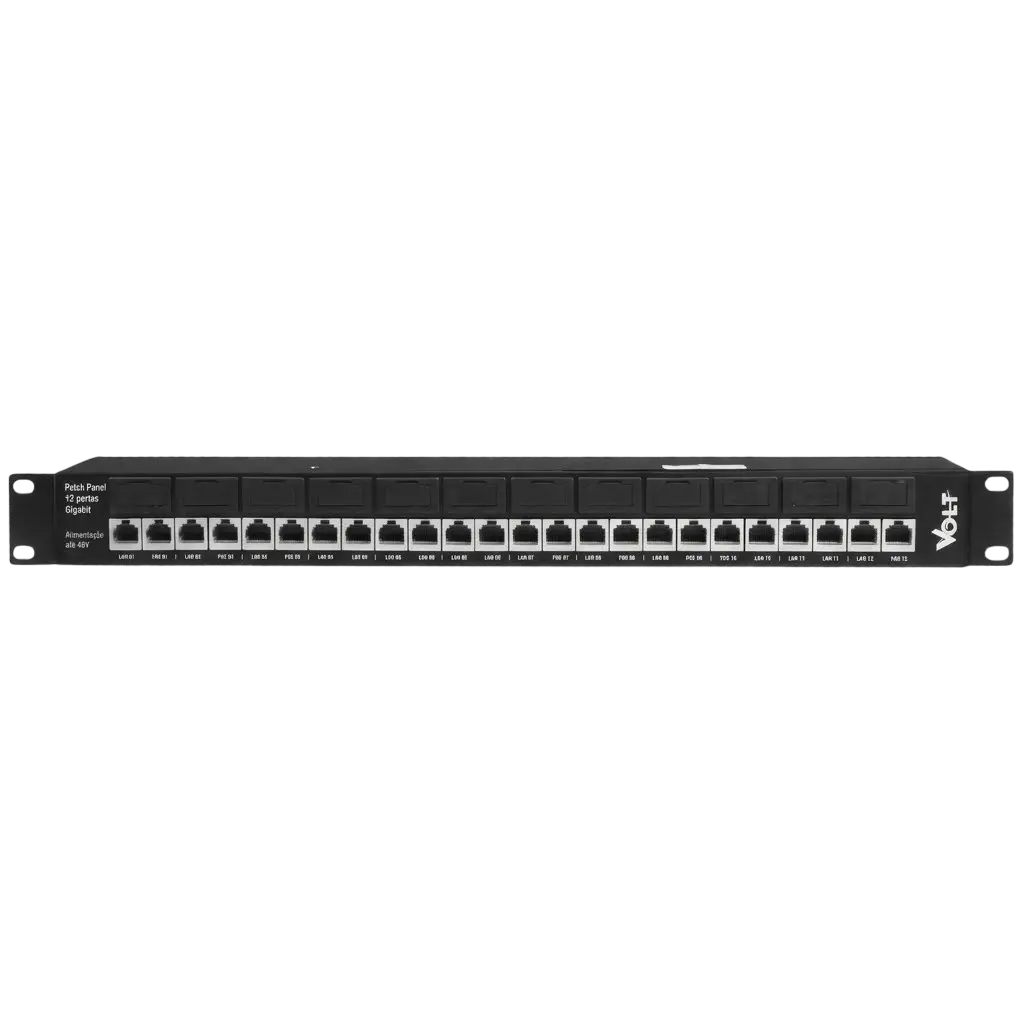

O Patch Panel Injetor PoE Passivo Volt 12 Portas 48V (1U) é um equipamento de infraestrutura projetado para centralizar, organizar e injetar alimentação elétrica contínua (CC) em cabos de par trançado UTP, transmitindo dados e energia simultaneamente para dispositivos de rede remotos. Desenvolvido para atender às exigências de provedores de internet (ISPs), centrais de monitoramento por CFTV IP, sistemas de telefonia VoIP e pontos de acesso Wi-Fi, o dispositivo soluciona a poluição visual de múltiplas fontes individuais soltas no rack, elimina pontos de falha mecânica por adaptadores Y e protege o switch principal contra retornos de corrente ou sobretensões provenientes da planta externa.

A engenharia do painel Volt apoia-se em uma estrutura mecânica robusta em chassi de aço carbono reforçado com acabamento em pintura eletrostática epóxi de alta rigidez mecânica, dimensionado no padrão normativo para Racks de 19 polegadas com 1U de altura. A placa de circuito impresso interna em fibra de vidro FR-4 de dupla camada abriga 24 conectores RJ45 blindados dispostos em 12 canais independentes (12 portas LAN para interligação dos dados ao switch e 12 portas PoE para saída combinada de dados + energia para as câmeras ou rádios). A entrada de energia é realizada por uma borneira industrial KRE de fácil fixação por parafusamento, suportando tensões operacionais de até 48V CC. A pinagem opera sob o padrão PoE Modo B, canalizando a energia nos pares vagos (4,5 positivo e 7,8 negativo) sem interferir no tráfego de dados (1,2,3,6). Cada porta possui proteção individualizada contra curto-circuito e surtos de tensão, preservando a integridade da rede.

Sob a perspectiva operacional e logística, o Patch Panel Volt 12P otimiza significativamente a rotina de instaladores e técnicos de campo devido ao seu layout de portas com angulação funcional e serigrafia de alta visibilidade, que facilita o mapeamento visual dos ramais de rede e agiliza a manutenção preventiva. O alinhamento padronizado das portas reduz o estresse mecânico nos conectores RJ45 e melhora a organização de chicotes no organizer do rack. Para o distribuidor e lojista de telecomunicações, é um produto de elevadíssimo giro e valor agregado, fornecido em embalagem industrial resistente com taxa nula de assistência técnica pós-venda, entregando padrão profissional para projetos de infraestrutura crítica.

Destaques Técnicos:
– Capacidade para até 12 canais PoE passivos centralizados em estrutura metálica para Rack 19″ (1U).
– Suporte a amplas faixas de tensão contínua até 48V CC (12V, 24V e 48V) compatível com diversas fontes.
– Sistema de proteção elétrica individualizada por canal contra surtos de tensão e curto-circuito na linha PoE.
– Conexão de alimentação principal por borneira KRE industrial de alta corrente para condutores até 2,5mm².
– Chassi em aço carbono anticorrosivo com pintura epóxi e sistema de aterramento para dissipação de estática.

Ficha Técnica:
– Fabricante: Volt Tecnologia
– Modelo: Patch Panel PoE 12P 48V (90°)
– Unidade de Venda: UND
– Categoria: Infraestrutura e Provedores (ISP)
– Tipo de Dispositivo: Patch Panel Injetor PoE Passivo (12 Canais / 24 Portas)
– Fator de Forma: Padrão Rack 19 Polegadas (1U de Altura)
– Tensão de Operação Máxima: Até 48V CC (12V, 24V ou 48V CC)
– Corrente Máxima por Porta: 1,0 A por canal
– Corrente Máxima Total na Borneira: 10 A
– Conector de Entrada de Alimentação: Borneira KRE Industrial (Positivo / Negativo)
– Conectores de Rede: 24x RJ45 (12x LAN Entrada / 12x PoE Saída)
– Pinagem PoE: Modo B (Pinos 4 e 5 Positivo / Pinos 7 e 8 Negativo)
– Pinagem de Dados: Pinos 1, 2, 3 e 6 (Fast Ethernet 10/100 Mbps)
– Material do Chassi: Aço Carbono com tratamento de fosfatização e pintura epóxi
– Proteção Elétrica: Proteção contra surtos e curto-circuito individual por porta
– Cor: Preto
– Dimensões Aproximadas (A x L x P): 44 mm (1U) x 482 mm (19″) x 50 mm
– Peso Aproximado: 650 g
