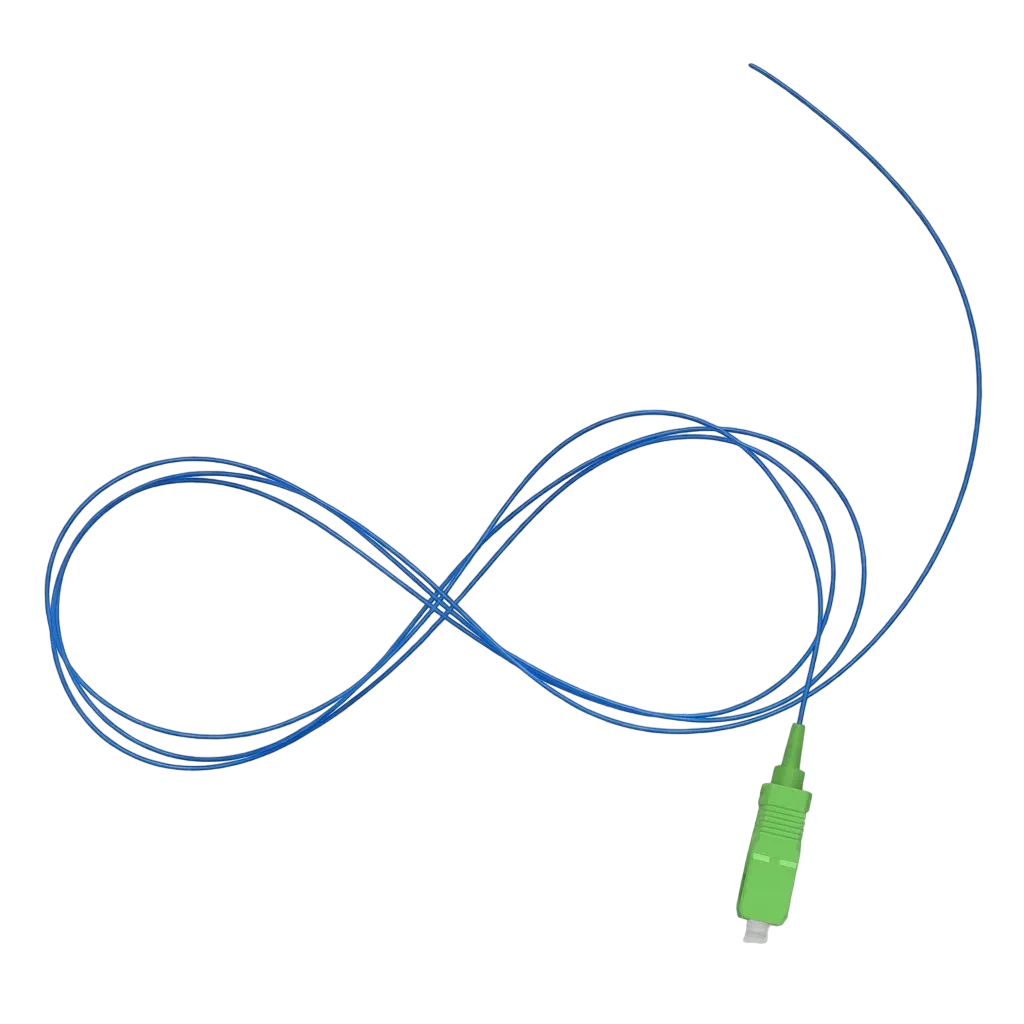

O Pigtail Óptico Simplex Monomodo SC/UPC de 1,00 metro é um elemento passivo de terminação e fusão óptica de alta precisão, desenvolvido para realizar a transição e conectorização entre cabos ópticos de distribuição, cabos de backbone ou drops e a infraestrutura de manobra em caixas de emenda, caixas de terminação óptica (CTO), distribuidores internos ópticos (DIO) e bastidores de telecomunicação. O produto soluciona o desafio de conectorizar fibras nuas em campo sem a necessidade de montagem manual de conectores mecânicos de maior atenuação, eliminando perdas de potência óptica por desalinhamento do núcleo e garantindo fusão precisa por arco elétrico com reduzido índice de refletância.

Fabricado com fibra óptica monomodo (SM) do tipo ITU-T G.657.A2 / G.652.D de sílica dopada com diâmetro de núcleo de 9 µm e casca de 125 µm (9/125 µm), a estrutura é envolvida por um revestimento primário de acrilato e buffer secundário de 0,9 mm de diâmetro externo. Em uma das extremidades, possui um conector SC com polimento de alta precisão UPC (Ultra Physical Contact) na cor azul e ferrolho cerâmico de zircônia, assegurando perda de inserção (Insertion Loss) inferior a 0,3 dB e perda de retorno (Return Loss) superior a 50 dB nas janelas de transmissão de 1310 nm, 1490 nm e 1550 nm. A outra extremidade é composta por fibra nua pronta e decapada para o processo de emenda por fusão ou acoplamento mecânico.

Sob a perspectiva de usabilidade e rotina operacional em campo, o comprimento de 1,00 metro oferece a dimensão ideal para acomodação e organização no interior das bandejas de fusão em DIOs e CTOs, permitindo a execução da sobra técnica sem causar estrangulamento mecânico ou ultrapassar o raio crítico de curvatura da fibra. A capa do buffer de 0,9 mm possui excelente maleabilidade e facilidade de remoção (stripping), otimizando o tempo de preparação do técnico de fusão e prevenindo fraturas indesejadas do filamento. O conector é fornecido com capa protetora antipoeira para preservação do polimento do ferrolho até a conexão final no acoplador óptico.

Destaques Técnicos:
– Núcleo de fibra monomodo 9/125 µm padrão ITU-T G.657.A2 / G.652.D com alta resistência a microcurvaturas.
– Conector SC/UPC com ferrolho em cerâmica de zircônia e polimento Ultra Physical Contact (RL >= 50 dB).
– Extremidade livre com buffer de 0,9 mm de fácil decapagem para ágil processo de emenda por fusão.
– Baixa perda de inserção (IL <= 0,3 dB) para máxima conservação do orçamento de potência do enlace óptico. - Comprimento de 1,00m projetado para perfeita acomodação e organização dentro de bandejas de fusão de DIOs e CTOs. Ficha Técnica: - Fabricante: Profissional (Padrão de Mercado) - Modelo: Pigtail Óptico Simplex SC/UPC 1M - Código do Produto: PIG-OPT-SCUPC-1M - Tipo de Produto: Pigtail Óptico Simplex (Extensão Óptica de Terminação) - Tipo de Fibra: Monomodo (SM - Single Mode) - Padrão da Fibra: ITU-T G.657.A2 / G.652.D - Diâmetro do Núcleo / Casca: 9 / 125 µm - Diâmetro do Revestimento (Buffer): 0,9 mm - Tipo de Conector Extremidade 1: SC/UPC (Cor Azul) - Extremidade 2: Fibra Nua (Livre para Fusão / Emenda) - Polimento do Ferrolho: UPC (Ultra Physical Contact - Reto) - Material do Ferrolho: Cerâmica de Zircônia - Perda de Inserção (Insertion Loss - IL): <= 0,3 dB - Perda de Retorno (Return Loss - RL): >= 50 dB
– Comprimentos de Onda de Operação: 1310 nm / 1490 nm / 1550 nm
– Material do Revestimento: Composto Termoplástico / Acrilato
– Comprimento Total: 1,00 metro
– Temperatura de Operação: -20 °C a +70 °C
– Unidade de Venda: UND (Unidade)
