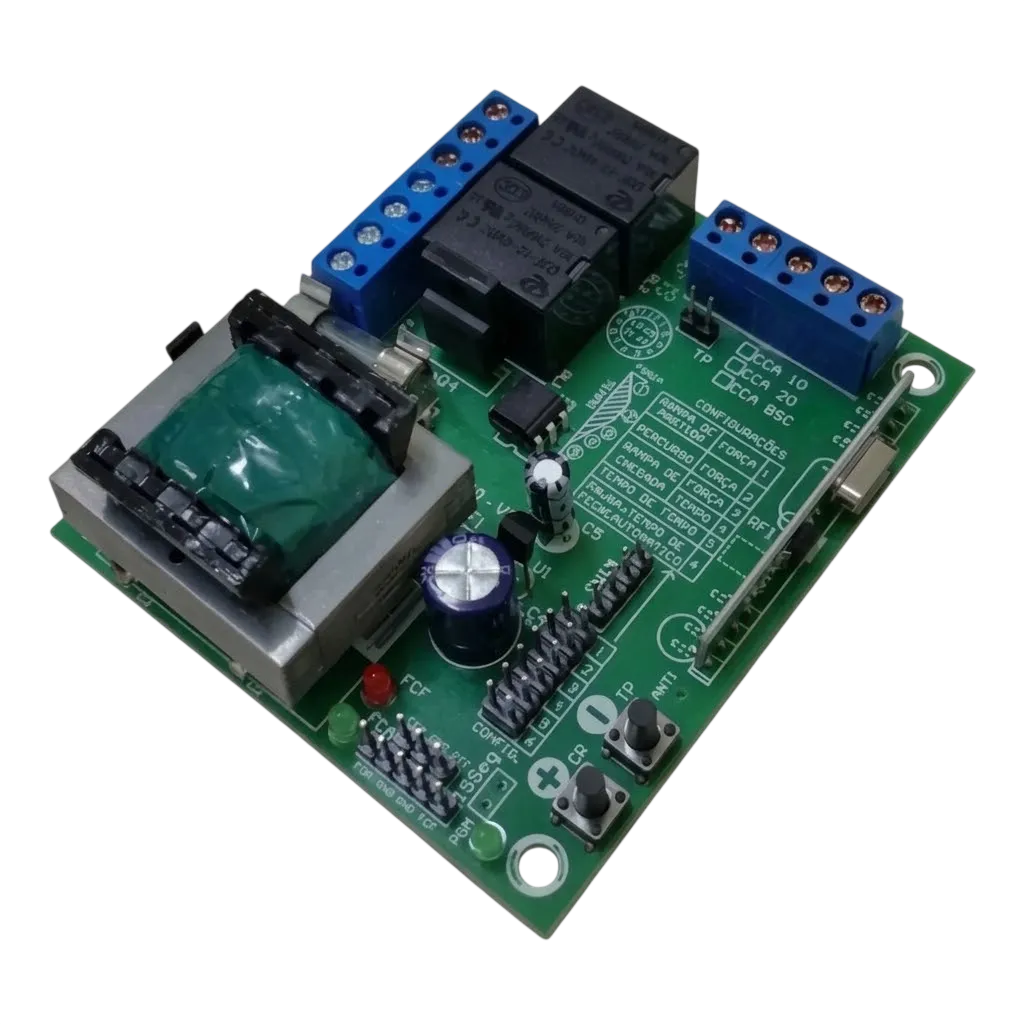

O Módulo Eletrônico de Comando RCG CCA-10 (Código 060177) é um dispositivo ativo de gerenciamento e acionamento microcontrolado, projetado para o controle operacional de automatizadores de portões monofásicos (deslizantes e basculantes) de até 1/2 HP. O equipamento resolve o problema de partidas bruscas, desgaste precoce da engrenagem e falhas na recepção de sinal em portões automáticos, provendo frenagem precisa, temporização de fechamento e acionamento remoto por radiofrequência em acessos residenciais e comerciais.

Construída sobre um substrato de fibra de vidro de alta resistência dielétrica com componentes em montagem SMD, a placa CCA-10 embarca um processador microcontrolado dedicado de resposta rápida. O circuito possui receptor RF integrado na frequência de 433,92 MHz com filtro SAW (Surface Acoustic Wave) antirruído, garantindo estabilidade contra interferências eletromagnéticas e suporte ao padrão de decodificação Code Learning. Sua engenharia elétrica traz seleção de tensão 127V/220V AC, ajuste de embreagem eletrônica (força do motor), rampa de desaceleração inteligente para parada suave, freio eletrônico dinâmico e trimpot de ajuste do tempo de pausa (fechamento automático). Dispõe de bornes isolados para conexão de fotocélulas de proteção, botoeira de acionamento manual e fim de curso (reed switch), além de barramento para acoplamento de módulos de trava eletromecânica e luz de garagem.

Na perspectiva de instalação e assistência técnica, a central CCA-10 oferece padrão universal de furação e dimensões reduzidas, tornando a substituição de placas danificadas em campo um procedimento rápido e sem adaptações complexas. Para o integrador técnico, a calibração por trimpots e jumpers proporciona um comissionamento intuitivo diretamente no local. Para o lojista e distribuidor, o modelo 060177 é um produto de alta rotatividade, com excelente apelo no mercado de reposição e reconhecida confiabilidade contra picos de tensão.

Destaques Técnicos:
– Sistema microcontrolado de alta performance para motores monofásicos de até 1/2 HP.
– Receptor RF em 433,92 MHz com filtro SAW integrado contra interferências eletromagnéticas.
– Embreagem eletrônica ajustável para regulagem precisa da força e antiesmagamento.
– Rampa de desaceleração suave e freio eletrônico para prolongar a vida útil do automatizador.
– Entradas dedicadas para fotocélula de segurança, botoeira externa e sensores de fim de curso.

Ficha Técnica:
– Fabricante: RCG
– Modelo: CCA-10 (Código 060177)
– Categoria: Segurança Eletrônica
– Tensão de Alimentação: 127V / 220V AC (Seleção por Chave/Jumper)
– Frequência de Operação RF: 433,92 MHz (Com Filtro SAW)
– Padrão de Decodificação: Code Learning (HT6P20B / Similares)
– Potência Máxima do Motor: Motores Monofásicos de até 1/2 HP (1/2 CV)
– Ajustes Eletrônicos: Embreagem (Força), Freio Eletrônico, Rampa de Desaceleração, Tempo de Pausa
– Entradas de Periféricos: Botoeira Externa, Fotocélula Passiva/Ativa, Fim de Curso (Reed Switch)
– Saídas Auxiliares: Conector para Módulo de Trava Eletromecânica, Luz de Garagem e Sinaleira
– Material da Placa: Fibra de Vidro (FR-4) com Proteção Anticorrosiva
– Tipo de Montagem: Encaixe Interno no Automatizador / Sobrepor
– Unidade de Venda: UND
