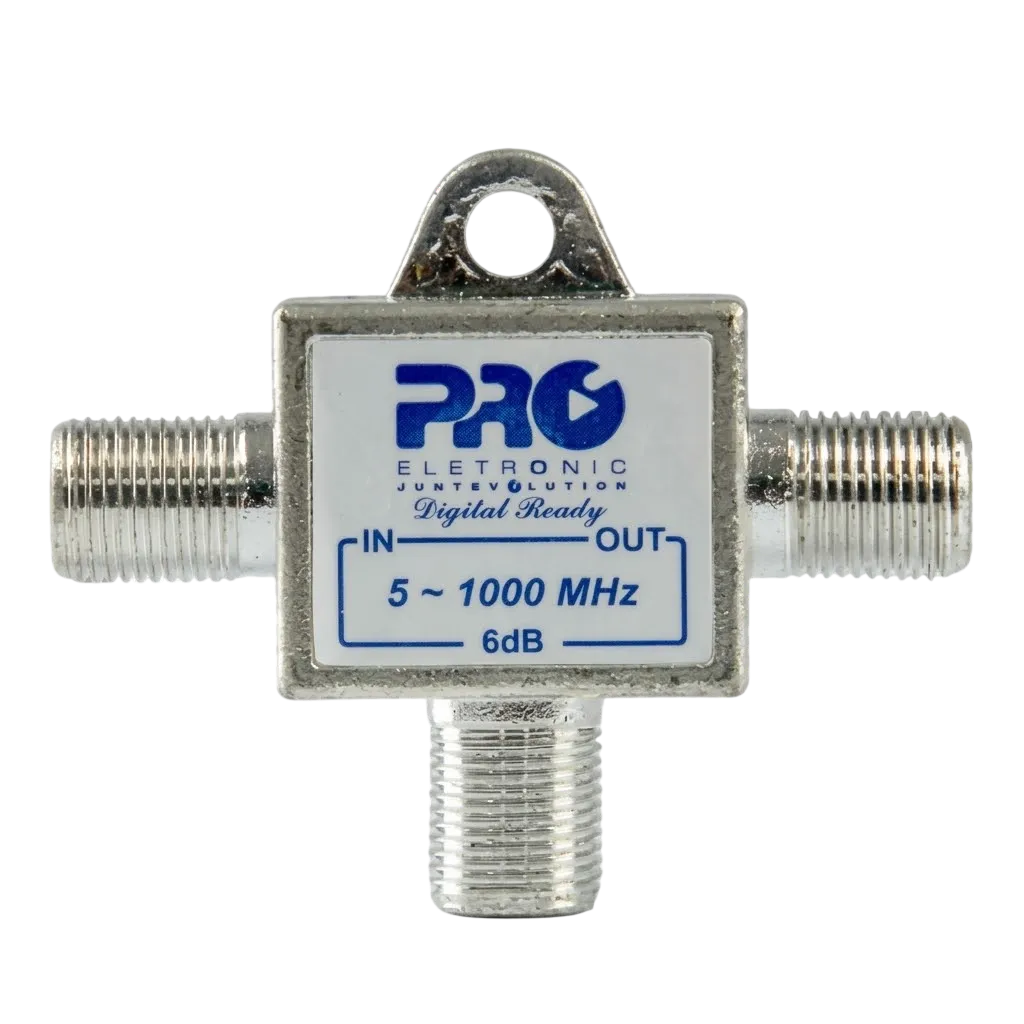

Trata-se de um componente passivo de radiofrequência e distribuição de sinais de telecomunicações estruturado como uma tomada blindada de passagem do tipo TAP (tomada de sistema ou tomada T). O dispositivo tem por finalidade realizar a derivação proporcional de sinal em prumadas verticais de prédios e sistemas coletivos, extraindo uma fração de potência eletromagnética estável de 6 dB para o ponto final de atendimento do usuário e direcionando o restante da potência para os ramais subsequentes. Resolve o problema de atenuação irregular, oscilações de ganho e desequilíbrio de nível de sinal ao longo dos andares de um condomínio, impedindo que os pontos mais distantes sofram com degradação de sinal (congelamento ou pixelamento de imagem) e neutralizando o retorno de ruídos para a rede principal.

A engenharia interna do dispositivo baseia-se em uma placa de circuito impresso com trilhas de baixa impedância e componentes passivos integrados via tecnologia de montagem em superfície (SMD), garantindo excelente linearidade harmônica em todo o espectro operacional de 5 MHz a 1000 MHz (1 GHz). O circuito é inteiramente abrigado em um chassi blindado monobloco injetado em liga metálica de Zamak com tratamento superficial contra corrosão por zincagem eletrolítica. O componente conta com a tecnologia Solder Back (fechamento hermético por placa soldada roboticamente na base traseira), uma arquitetura de engenharia que confere altíssima isolação contra interferências eletromagnéticas externos (RFI) e ruídos de radiofrequência de até 130 dB. Toda a interface física de conexão utiliza portas em padrão conector F fêmea com roscas usinadas e casamento estrito de impedância característica de 75 Ohms, apresentando isolação entre saídas superior a 15 dB.

Sob a perspectiva de usabilidade prática e rotinas de campo, o formato ultra-compacto com dimensões de 49 x 41,5 x 13,4 mm e peso reduzido de apenas 19 gramas otimiza o espaço útil de caixas de embutir padrão 4×2, shafts prediais ou canaletas de distribuição, eliminando tensões mecânicas e quebras por torção nos cabos coaxiais RG6 ou RG59 durante o processo de acomodação. Para o técnico instalador, as roscas com guias limpas garantem um acoplamento rápido e de estanqueidade mecânica estável, servindo como ponto de teste plug-and-play seguro. Para o lojista e distribuidor de atacado, o fornecimento em embalagem modular racionaliza custos de frete fracionado por peso cubado e eleva a liquidez de balcão do produto, que é amplamente homologado e aceito pelas principais operadoras de TV por assinatura do mercado nacional.

Destaques Técnicos:
* Tecnologia Solder Back com soldagem robotizada traseira, garantindo blindagem RFI superior de 130 dB.
* Ampla resposta de frequência de 5 MHz a 1 GHz, totalmente compatível com TV digital, analógica e CATV.
* Atenuação disponível calibrada em 6 dB para perfeito equilíbrio de ganho em prumadas prediais coletivas.
* Chassi metálico monobloco injetado em Zamak de alta durabilidade e imunidade contra oxidação.
* Projeto em conformidade normativa de impedância a 75 Ohms e alta isolação de saída acima de 15 dB.

Ficha Técnica:
– Fabricante: Proeletronic
– Modelo: PQTT-1206B
– Tipo de Elemento: Tomada de Sistema Coletiva Passiva (TAP Blindado)
– Faixa de Frequência de Operação: 5 MHz a 1000 MHz (1 GHz)
– Atenuação de Derivação (TAP): 6 dB
– Isolação (Saída / TAP): > 15 dB
– Isolação RFI (Blindagem Eletromagnética): 130 dB
– Impedância Característica: 75 Ohms (Ω)
– Tipo de Conectores: F Fêmea com Rosca
– Material do Corpo: Liga de Zamak Injetada com Tratamento de Zinco
– Arquitetura Interna: Placa de Circuito SMD com Selagem Solder Back
– Dimensões do Produto: 49 mm x 41,5 mm x 13,4 mm
– Peso Líquido Aproximado: 19 g
– Unidade de Venda: UND
