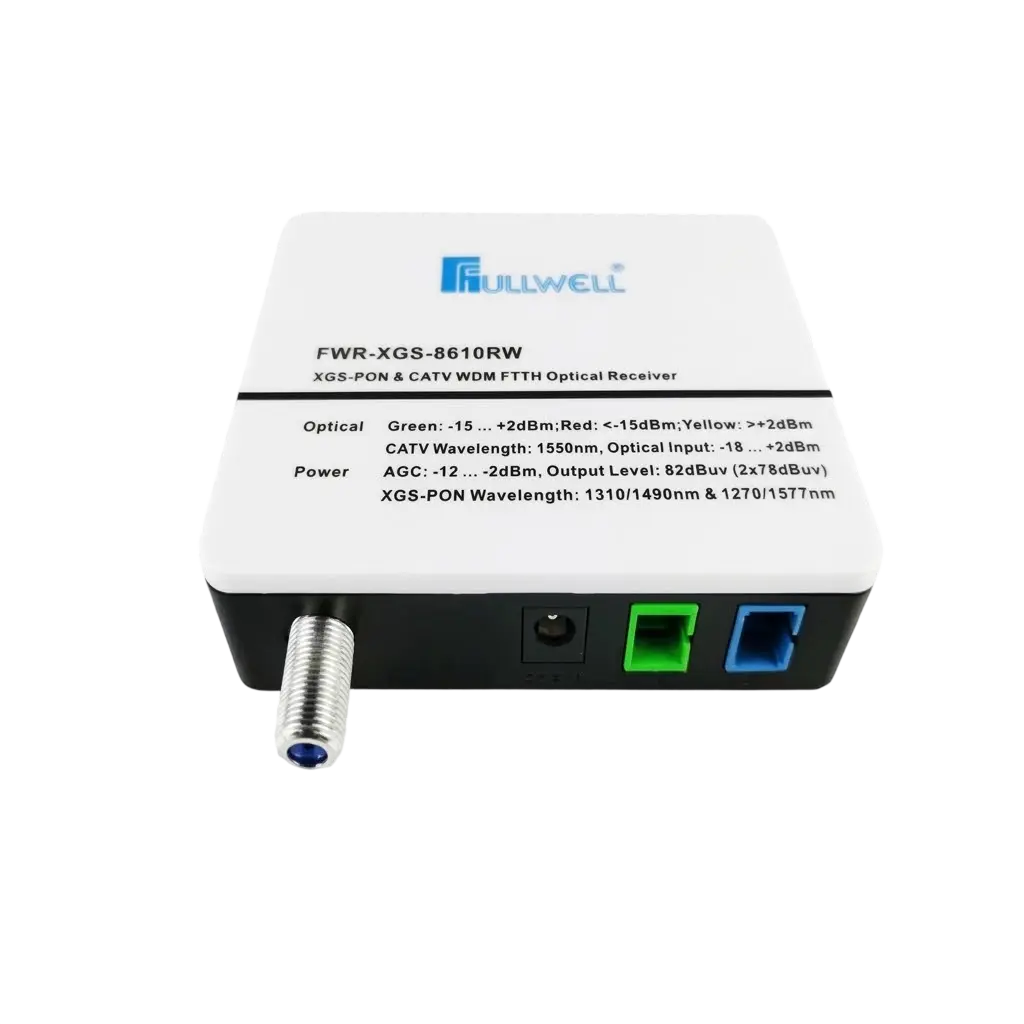

O Receptor Óptico WDM FTTH FWR-8610RW (IORX-FWR-8610RW) é um dispositivo ativo de conversão eletro-óptica projetado para a recepção de sinais digitais e analógicos de áudio e vídeo (CATV / RF Overlay) em arquiteturas de redes de acesso por fibra óptica (FTTH/FTTx). Desenvolvido para integrar topologias GPON e EPON que utilizam multiplexação por divisão de comprimento de onda (WDM), o equipamento soluciona o desafio da entrega de sinal de TV via cabo diretamente sobre a mesma fibra óptica de dados, permitindo a separação física limpa da frequência de vídeo sem gerar interferência na comunicação bidirecional da ONU/ONT do assinante.

A engenharia do receptor FWR-8610RW integra um fotodetector PIN de alta sensibilidade e baixo ruído aliado a um circuito interno de Controle Automático de Ganho (AGC) de alta precisão, mantendo o nível de saída RF constante entre 75 dBµV e 82 dBµV mesmo sob flutuações da potência óptica de entrada (na faixa de -12 dBm a -2 dBm). O módulo possui um filtro óptico WDM de alto isolamento (> 40 dB) que direciona o comprimento de onda de 1550 nm (TV) para o estágio de amplificação RF e encaminha os comprimentos de onda de 1310 nm e 1490 nm (dados) para a porta pass-through PON. Sua saída de RF abrange a faixa de 45 MHz a 1000 MHz com impedância característica de 75 Ohms via conector F Fêmea. Todo o circuito é abrigado em chassi de polímero termoplástico compacto alimentado por fonte externa chaveada de 5V CC com baixo consumo de energia.

Sob o aspecto prático e de campo, o receptor FWR-8610RW facilita a instalação residencial e comercial por dispensar alinhamentos manuais complexos, graças à atuação automática do circuito AGC. A presença de LEDs sinalizadores no painel frontal permite ao técnico verificar instantaneamente o status da potência óptica de entrada (sinal ideal, fraco ou saturado), acelerando o comissionamento do cliente final. Para o provedor de internet (ISP) e distribuidor, o equipamento representa uma solução versátil para monetização de serviços de TV via fibra óptica (RF Overlay), com altíssima confiabilidade operacional, fácil estocagem e índice de garantia praticamente nulo.

Destaques Técnicos:
– Filtro WDM interno integrado para separação do canal CATV (1550nm) e passagem livre dos dados PON (1310/1490nm).
– Circuito AGC (Controle Automático de Ganho) de alta precisão garantindo nível de saída RF estável.
– Ampla faixa de frequência RF de 45 a 1000 MHz compatível com canais de TV analógicos, digitais e HD.
– Indicador LED multifuncional de potência óptica para rápido diagnóstico do link na casa do assinante.
– Design ultra compacto em plástico ABS de alta rigidez com baixíssimo consumo de energia (< 1,5W). Ficha Técnica: - Fabricante: Profissional (Padrão de Mercado) - Modelo: IORX-FWR-8610RW / FWR-8610RW - Unidade de Venda: UND - Categoria: Infraestrutura e Provedores (ISP) - Tipo de Dispositivo: Receptor Óptico FTTH WDM para RF Overlay (Ativo) - Comprimento de Onda CATV (Recepção): 1550 nm (± 10 nm) - Comprimentos de Onda PON (Pass-Through): 1310 nm / 1490 nm - Faixa de Potência Óptica de Entrada: -15 dBm a +2 dBm - Faixa de Controle AGC: -12 dBm a -2 dBm - Perda de Inserção da Porta PON: ≤ 1,0 dB - Faixa de Frequência RF: 45 MHz a 1000 MHz - Nível de Saída RF: 75 a 82 dBµV - Impedância RF de Saída: 75 Ohms - Conectores Ópticos: Entrada SC/APC / Saída PON SC/UPC (ou SC/APC) - Conector RF de Saída: Tipo F Fêmea (75 Ohms) - Alimentação Elétrica: Fonte Externa Bivolt Automática 100V~240V CA (Saída 5V CC / 1A) - Consumo Máximo: < 1,5 W - Dimensões Aproximadas (A x L x P): 22 mm x 90 mm x 85 mm - Peso Aproximado: 120 g
