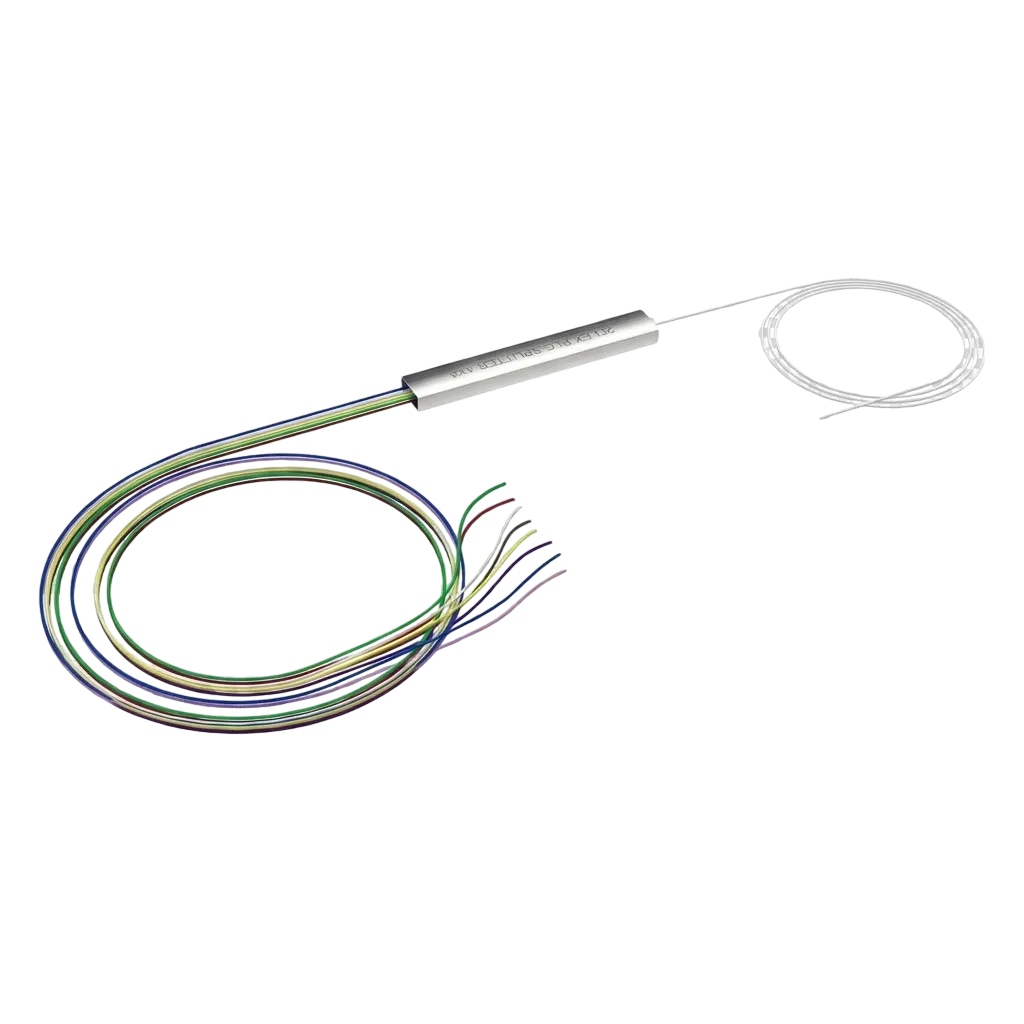

O Splitter Óptico Balanceado PLC 1×4 Shoreline Sem Conector é um componente passivo de infraestrutura de rede de transporte de dados projetado para a divisão simétrica de um sinal de luz de entrada em quatro vias de saída independentes em arquiteturas FTTx e redes ópticas passivas (PON). Ele atua como um divisor de potência óptica linear, servindo para derivar a árvore de distribuição a partir de um único filamento de fibra tronco vindo da OLT centralizada, sem demandar alimentação elétrica ativa no campo. Este dispositivo resolve de forma analítica o problema crítico de alto investimento em cabos ópticos de alta capacidade (CAPEX) e saturação de eletrodutos, permitindo o escalonamento massivo de assinantes de forma otimizada e garantindo a continuidade do tráfego de dados ponto-multiponto.

A engenharia interna do dispositivo é baseada na tecnologia de chip PLC (Planar Lightwave Circuit), que integra guias de onda de sílica gravados por processo fotolitográfico de alta definição, proporcionando estabilidade geométrica e baixíssima perda dependente de polarização (PDL <= 0.2 dB). O circuito óptico opera de forma estável na faixa passante estendida de 1260 nm a 1650 nm, garantindo compatibilidade integral com as janelas de transmissão de dados e comprimentos de onda das tecnologias G-PON, EPON e as evoluções XG-PON e XGS-PON. As vias de entrada e saída utilizam pigtails de fibra monomodo nua com revestimento primário de acrilato de 250 µm em conformidade estrita com a norma ITU-T G.657.A1, que possui baixa sensibilidade a macrocurvaturas. O chip óptico e as transições de acoplamento são blindados hermeticamente dentro de um microtubo cilíndrico de aço inoxidável, protegendo os alinhamentos ópticos contra tensões mecânicas de tração e variações térmicas severas na faixa de -40°C a +85°C. Sob a perspectiva de usabilidade prática e logística, o formato de fibra nua (sem conectorização prévia de fábrica) confere ao técnico instalador em campo total autonomia e flexibilidade para realizar emendas diretas por fusão em arco voltaico, adaptando o componente a qualquer padrão de conector óptico por meio de pigtails ou realizando a acomodação direta em cassetes de emenda. A ausência de conectores reduz drasticamente o espaço físico ocupado, tornando o ativo ideal para aplicação em caixas de terminação óptica (CTOs), caixas de emenda aérea (CEOs) de alta densidade e módulos DIO compactos. Para o lojista e distribuidor (como a ITCCOM), a comercialização na unidade de venda individual (UND) – acondicionada em tubos plásticos protetores contra quebras por esmagamento – otimiza o inventário físico no ERP, simplifica o manuseio no picking logístico e assegura alta liquidez de estoque pela sua ampla aplicação em projetos de provedores de internet ISP. Destaques Técnicos: - Tecnologia de chip PLC avançada que proporciona divisão simétrica do sinal óptico em 4 vias com uniformidade rigorosa. - Formato de fibra nua (bare fiber) de 250µm que confere flexibilidade total para fusões compactas em caixas de emenda. - Manufaturado com fibra monomodo G.657.A1, conferindo proteção estrutural contra atenuações induzidas por dobras mecânicas. - Encapsulamento estanque em tubo de aço inoxidável miniaturizado, blindando o chip contra impactos locais e umidade. - Banda passante de operação universal de 1260nm a 1650nm, permitindo total suporte a tecnologias futuras de rede. Ficha Técnica: - Fabricante: Shoreline (ITCCOM) - Modelo: Splitter PLC 1x4 Sem Conector (Fibra Nua) - Unidade de Venda: UND - Tipo de Splitter: PLC (Planar Lightwave Circuit) Balanceado - Configuração de Divisão: 1 Via de Entrada / 4 Vias de Saída - Tipo de Conectorização: Sem Conector (Bare Fiber) - Tipo de Fibra Óptica: SM (Monomodo) ITU-T G.657.A1 (Baixa sensibilidade à curvatura) - Diâmetro das Vias (Pigtail): 250 µm (Micras) - Comprimento dos Pigtails: 1,5 metros (vias de entrada e saída) - Faixa de Comprimento de Onda: 1260 nm a 1650 nm - Perda de Inserção Máxima (IL): <= 7.2 dB - Uniformidade de Canal: <= 0.6 dB - Perda Dependente de Polarização (PDL): <= 0.2 dB - Perda de Retorno Mínima (RL): >= 55 dB
– Diretividade: >= 55 dB
– Material do Invólucro do Chip: Tubo de Aço Inoxidável
– Temperatura de Armazenamento e Operação: -40°C a +85°C
– Peso Líquido do Ativo: 0,010 kg
