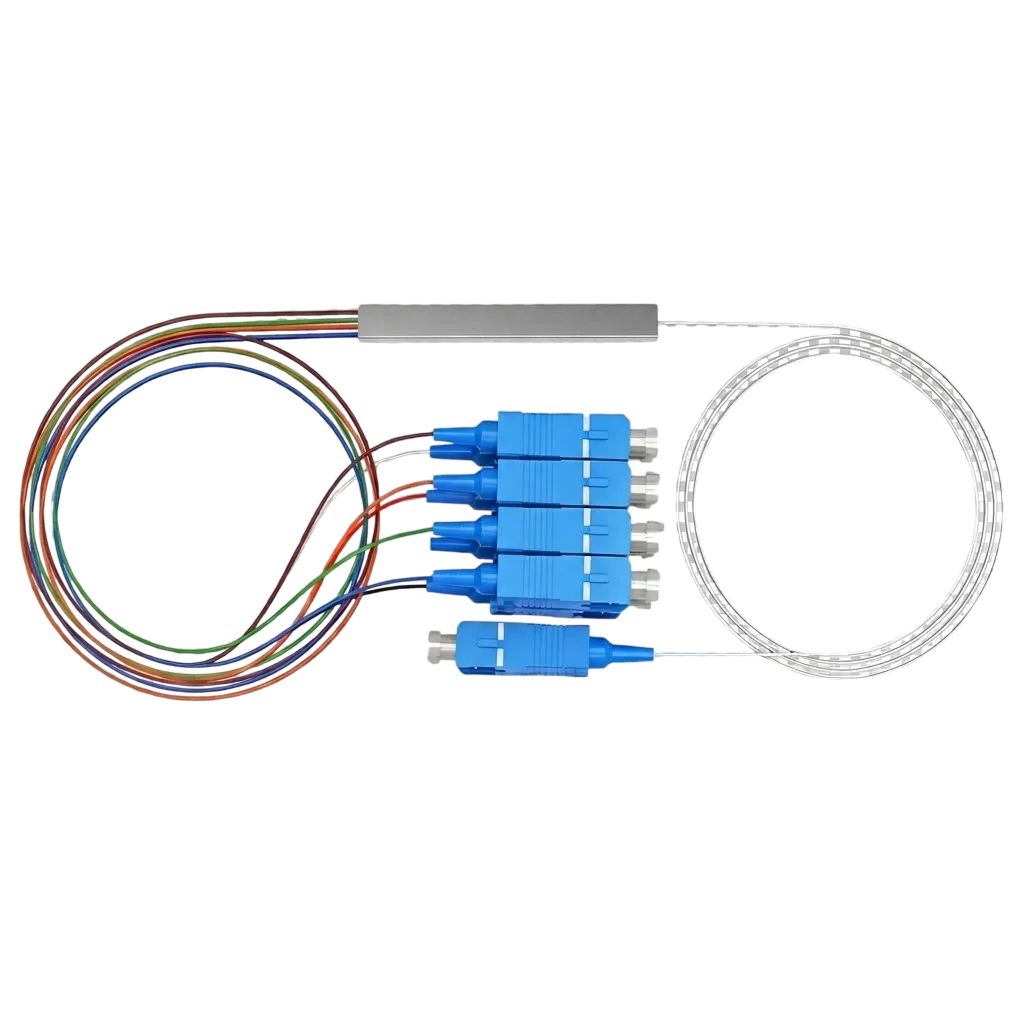

O Splitter Óptico Balanceado PLC 1×4 da Nazda é um componente estritamente passivo desenvolvido para arquiteturas de redes de telecomunicações FTTx e PON (Passive Optical Networks). Sua função primordial é realizar a divisão física do sinal óptico (feixe de luz) proveniente de uma única fibra alimentadora (uplink) de forma equitativa (25% de potência por porta) para até quatro vias de saída (downlink). Esse dispositivo resolve com precisão o desafio de capilaridade na última milha (last mile), permitindo que uma única porta de OLT atenda a múltiplos assinantes finais sem a necessidade de alimentação elétrica externa nos pontos de distribuição, minimizando drasticamente os custos operacionais e eliminando pontos ativos de falha na rede estruturada.

Desenvolvido sob a arquitetura de engenharia PLC (Planar Lightwave Circuit), o circuito integrado interno é fundido em um substrato de sílica de alta pureza, o que assegura uma excelente uniformidade divisional entre as portas e alta estabilidade mecânica sob amplas variações térmicas. O dispositivo opera em banda passante estendida de 1260nm a 1650nm, conferindo total compatibilidade com as tecnologias atuais e futuras como EPON, GPON, XG-PON e XGS-PON. Seus conectores do tipo SC contam com polimento óptico de alta precisão UPC (Ultra Physical Contact), reduzindo a perda por reflexão (Return Loss igual ou superior a 50 dB) e mantendo a perda de inserção controlada em valores típicos rigorosamente baixos de no máximo 7.4 dB por porta de saída. A fiação interna utiliza fibras monomodo com tecnologia de baixo raio de curvatura (padrão ITU-T G.657.A1), protegida por revestimento polimérico retardante de chamas de 0.9mm de diâmetro.

Sob a ótica de usabilidade prática e logística, o design compacto no formato “Mini Module” (Block Type) viabiliza a acomodação imediata em espaços restritos de Caixas de Atendimento Óptico (CTO), Caixas de Emenda Óptica (CEO) e Distribuidores Internos Ópticos (DIO). Para o técnico instalador em campo, a identificação visual por código de cores nas fibras e a conectorização prévia de fábrica eliminam a necessidade de fusões complexas em escadas ou caixas aéreas, mitigando erros de manipulação e acelerando o tempo médio de ativação do cliente (MTTR). Para o lojista, a embalagem blisters protetora individual assegura integridade mecânica contra impactos durante o transporte e estocagem, apresentando um acabamento industrial padronizado que eleva o valor agregado e garante alto giro comercial por sua conformidade normativa internacional.

Destaques Técnicos:
– Arquitetura PLC (Planar Lightwave Circuit): Garante divisão de sinal simétrica com baixíssima perda por dependência de polarização (PDL).
– Banda Passante Ampla (1260nm a 1650nm): Compatibilidade integral com transmissões simultâneas de dados, voz e vídeo (sistemas triple play).
– Conectores SC/UPC com Polimento de Alta Performance: Minimiza reflexões indesejadas na rede, assegurando Return Loss maior ou igual a 50 dB.
– Fibra Monomodo G.657.A1: Elevada resistência a dobras e atenuações por curvatura excessiva durante a acomodação em caixas de terminação.
– Componente 100% Passivo: Operação contínua imune a surtos elétricos, descargas atmosféricas e interferências eletromagnéticas (EMI).

Ficha Técnica:
– Fabricante: Nazda
– Modelo: Splitter 1×4 SC/UPC PLC
– Tipo de Splitter: Balanceado (25% de potência por porta de saída)
– Tecnologia de Construção: PLC (Planar Lightwave Circuit)
– Tipo de Fibra Óptica: Monomodo (SM) G.657.A1 (Baixo raio de curvatura)
– Relação de Divisão: 1:4
– Conector de Entrada: 1x SC/UPC (Cor Azul)
– Conectores de Saída: 4x SC/UPC (Cor Azul)
– Comprimento de Onda de Operação: 1260 nm a 1650 nm
– Perda de Inserção Máxima (com conectores): 7.4 dB
– Uniformidade de Canal Máxima: 0.6 dB
– Perda por Dependência de Polarização (PDL) Máxima: 0.2 dB
– Perda de Retorno / Return Loss (UPC): >= 50 dB
– Diretividade Mínima: 55 dB
– Diâmetro dos Cabos de Extensão: 0.9 mm
– Comprimento das Fibras: 1.5 metros
– Temperatura de Operação: -40 °C a +85 °C
– Unidade de Venda: UND
