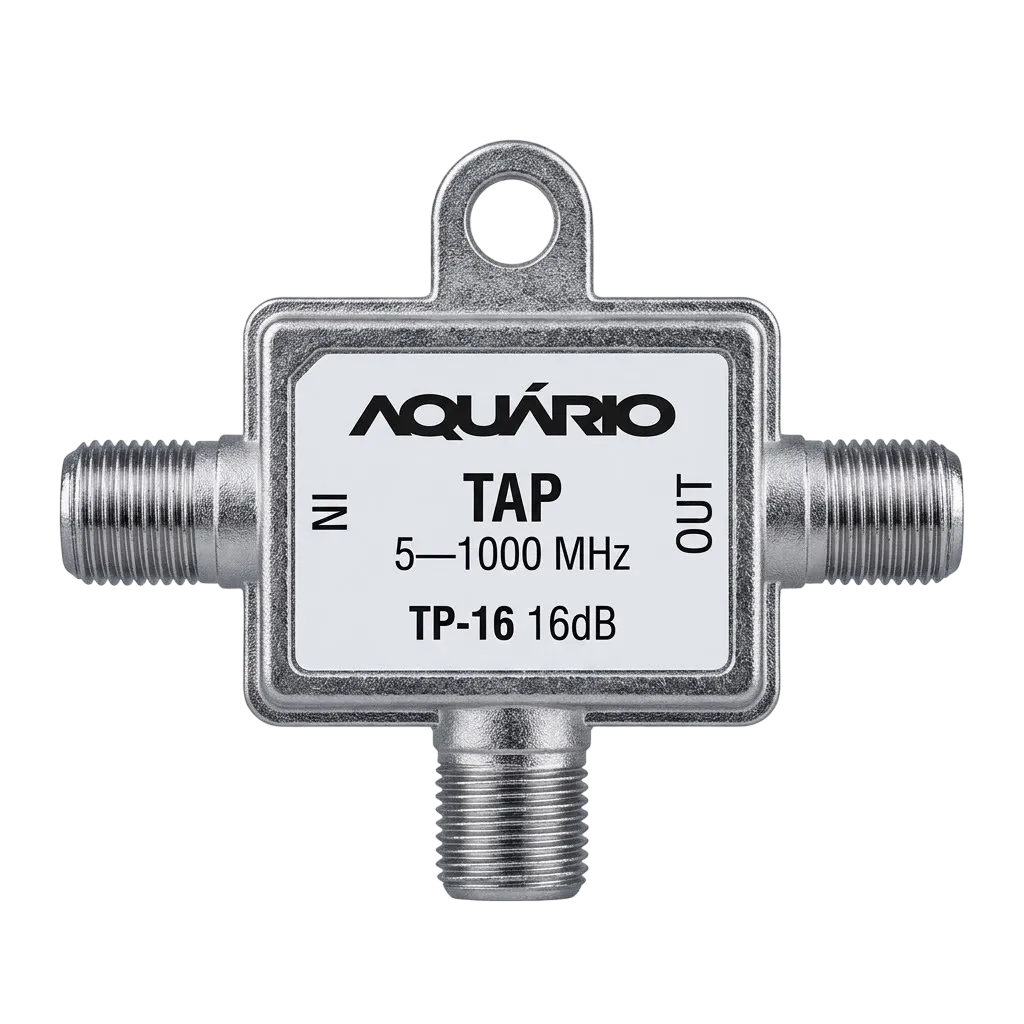

A Tomada Sistema T de Coluna 16dB Aquário é um dispositivo passivo de distribuição de radiofrequência (RF), desenvolvido especificamente para atuar na atenuação e divisão equilibrada de sinais de TV digital local, VHF, UHF e CATV em sistemas residenciais e prediais coletivos. Sua principal função é derivar uma fração controlada da potência do sinal principal para o ponto terminal do usuário (televisor ou conversor), mantendo a continuidade da linha de prumada para os andares inferiores. Esse componente resolve de maneira eficiente o problema de desbalanceamento de amplitude de sinal ao longo de colunas de distribuição vertical, impedindo que os primeiros pavimentos sofram com saturação de sinal no sintonizador e os últimos pavimentos sofram com atenuações excessivas ou congelamento de imagem devido à baixa relação sinal-ruído.

A engenharia interna deste componente baseia-se em um chassi robusto injetado em liga metálica de Zamak com tratamento superficial em banho de níquel, garantindo excelente blindagem eletromagnética contra interferências externas (RFI/EMI) e alta estabilidade mecânica. O circuito interno emprega transformadores de acoplamento direcional montados sobre núcleos de ferrite de alta permeabilidade magnética, assegurando o casamento de impedância nominal de 75 Ohms em toda a faixa espectral operacional de 5 MHz a 1000 MHz. O dispositivo apresenta uma atenuação de derivação fixa de 16 dB e baixíssima perda de inserção na linha de passagem, mantendo o isolamento reverso otimizado para mitigar reflexões de sinal e ruídos espúrios entre as ramificações da rede interna.

Sob a perspectiva de usabilidade e logística, a tomada oferece máxima eficiência prática ao instalador em campo devido ao seu design ultracompacto que viabiliza a acomodação ideal dentro de caixas de passagem padrão 4×2″ ou caixas de embutir e sobrepor de redes de telecomunicações. A identificação clara e serigrafada das conexões de entrada (IN), saída de cascateamento (OUT) e derivação de usuário (TAP) elimina erros de inversão de polaridade e agiliza o tempo de comissionamento da infraestrutura predial. Para o lojista e distribuidor, o produto assegura alta rotatividade devido à conformidade normativa com os padrões de TV digital e excelente durabilidade, garantindo imunidade à oxidação e eliminando chamados recorrentes de manutenção pós-venda.

Destaques Técnicos:
– Atenuação de acoplamento precisa de 16 dB para perfeito balanceamento de redes coletivas verticais.
– Ampla faixa de resposta em frequência de 5 MHz a 1000 MHz, compatível com VHF, UHF e TV a Cabo.
– Chassi injetado em Zamak niquelado que oferece blindagem eletromagnética eficaz contra RFI/EMI.
– Baixa perda de passagem na linha principal, assegurando integridade do sinal para múltiplos pavimentos.
– Conectores padrão F-fêmea com rosca profunda para conexões mecânicas seguras e sem perdas por mau contato.

Ficha Técnica:
– Fabricante: Aquário
– Modelo: Sistema T Coluna 16dB
– Tipo de Dispositivo: Passivo (Tomada de Acoplamento Direcional / Tap)
– Faixa de Frequência: 5 a 1000 MHz
– Impedância Nominal: 75 Ohms
– Atenuação de Derivação (Tap): 16 dB
– Conectores: F-Fêmea
– Material do Chassi: Liga de Zamak Niquelado
– Aplicação: Distribuição vertical (prumada) em sistemas coletivos de TV
– Unidade de Venda: UND
