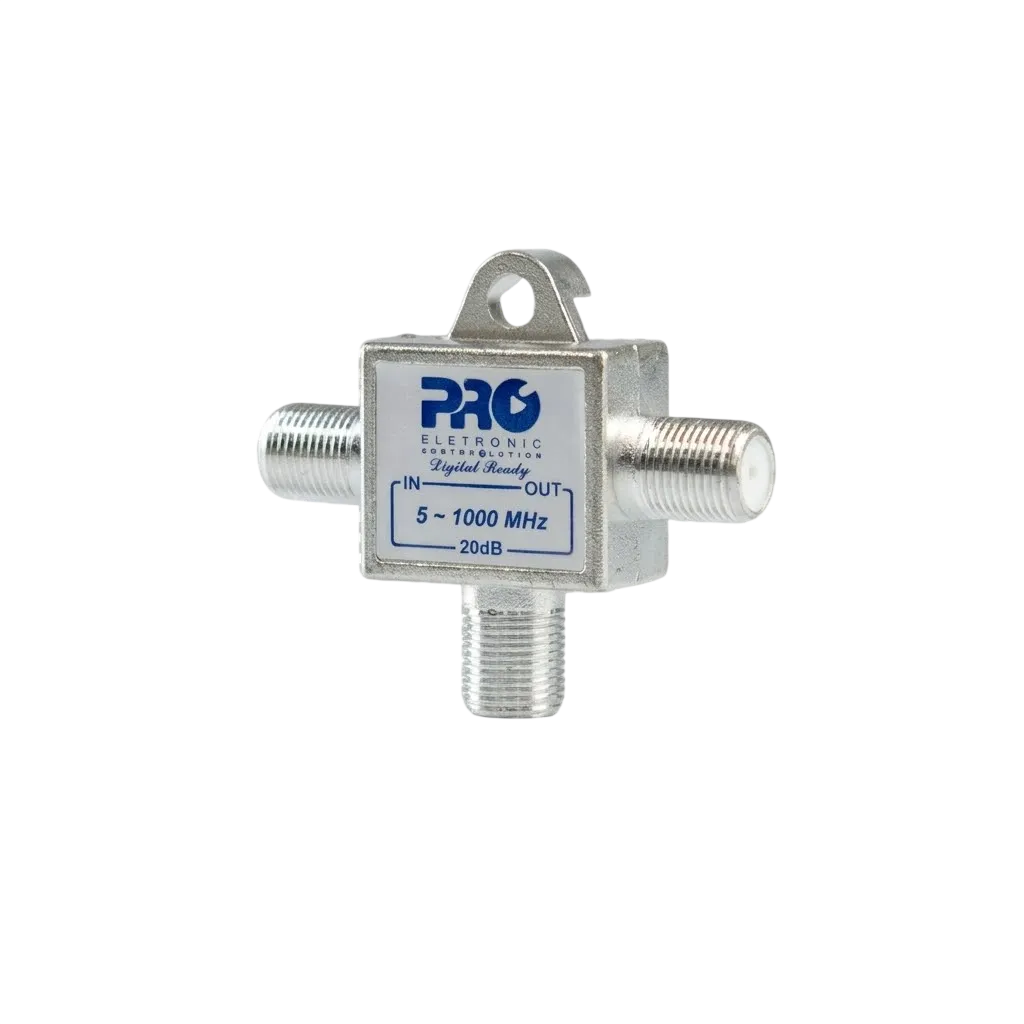

Desenvolvida com foco no escalonamento e na equalização de redes de RF complexas, a Tomada Sistema T de Coluna 20dB 1GHz Proeletronic PQTT-1220B atua como um acoplador direcional passivo de alta performance para redes coletivas. Sua função primordial na infraestrutura de telecomunicações é extrair uma fração altamente atenuada e controlada do sinal principal para o ponto terminal do usuário (TAP), assegurando o fluxo linear e quase integral da potência em direção aos andares inferiores através da linha de passagem (OUT). A integração deste componente resolve o problema crítico de saturação de sinal nos primeiros pavimentos (mais próximos aos amplificadores de potência), garantindo o balanceamento simétrico da amplitude em toda a coluna vertical e eliminando distorções por intermodulação em televisores e conversores digitais.

A engenharia interna e eletrônica do dispositivo é projetada sobre uma placa de circuito impresso de alta estabilidade dielétrica, empregando transformadores acopladores com núcleos de ferrite de alta permeabilidade magnética. O circuito opera de maneira estável em regime linear na faixa espectral estendida de 5 MHz a 1000 MHz (1 GHz), apresentando uma atenuação de derivação fixa de 20 dB e mantendo o casamento de impedância característica nominal de 75 Ohms em todas as portas de RF. O chassi externo é integralmente injetado em liga metálica de Zamak de alta densidade estrutural com tratamento superficial em banho de níquel, entregando eficiência de blindagem eletromagnética (EMI/RFI) superior a 100 dB. Esta blindagem estanque isola as trilhas e componentes contra interferências espúrias externas geradas por redes de telefonia móvel e descargas elétricas industriais.

Sob a perspectiva de usabilidade técnica e logística de campo, o dispositivo confere máxima eficiência às equipes de instalação por dispor de uma geometria ultracompacta, perfeitamente compatível com shafts congestionados e caixas de embutir elétricas padrão 4×2″. O corpo metálico conta com serigrafia industrial indelével de alta definição que identifica visualmente as portas de entrada (IN), saída de cascateamento (OUT) e derivação de usuário (TAP), minimizando falhas de inversão física durante o comissionamento técnico da obra. Para o lojista e distribuidor, a alta confiabilidade mecânica do material assegura um estoque de alta rotatividade em conformidade com as normas prediais de engenharia de telecomunicações, reduzindo a zero os custos de garantia e chamados de manutenção corretiva pós-venda devido à durabilidade industrial de seus componentes.

Destaques Técnicos:
– Atenuação de acoplamento fixa de 20 dB projetada para equalizar o ganho em pavimentos de alta potência.
– Ampla resposta em frequência de 5 a 1000 MHz, plenamente compatível com sistemas HDTV e redes CATV.
– Chassi robusto injetado em Zamak niquelado com eficiência de blindagem RFI/EMI superior a 100 dB.
– Conectores padrão F-fêmea com roscas profundas usinadas para perfeito acoplamento mecânico de baixa perda.
– Design modular compacto desenvolvido para instalação direta em caixas de passagem elétricas residenciais.

Ficha Técnica:
– Fabricante: Proeletronic
– Modelo: PQTT-1220B
– Tipo de Dispositivo: Passivo (Tomada de Passagem Sistema T / Acoplador Direcional)
– Faixa de Frequência: 5 a 1000 MHz (1 GHz)
– Impedância Nominal: 75 Ohms
– Atenuação de Derivação (Tap): 20 dB
– Conectores de Entrada/Saída/Derivação: Padrão F Fêmea
– Material do Corpo: Liga de Zamak Niquelado
– Eficiência de Blindagem: > 100 dB
– Aplicação: Distribuição vertical de sinais coletivos residenciais e comerciais de TV (Prumadas)
– Unidade de Venda: UND
