A tomada TAP de sistema coletivo blindada de 30dB é um componente passivo de distribuição de radiofrequência (RF), projetado para montagem de prumadas e linhas de distribuição de sinal de TV digital VHF/UHF, CATV e HDTV em condomínios residenciais, edifícios comerciais e redes hoteleiras. Atuando no controle do nível de sinal ao longo da coluna de distribuição, o dispositivo resolve os problemas de desbalanceamento de potência de RF entre andares superiores e inferiores, garantindo a atenuação precisa de 30 dB na porta de saída de derivação (TAP) enquanto mantém baixíssima perda de inserção na linha principal de passagem (THRU).

Fabricada em carcaça metálica injetada em liga de zinco (ZAMAK) com acabamento niquelado e selamento posterior com solda de precisão (tecnologia Solder Back), a tomada oferece blindagem eletromagnética superior a 100 dB, imunizando a distribuição de RF contra interferências externas (RFI/EMI), ruídos de redes móveis 4G/5G e diafonia. Opera na ampla faixa de frequência de 5 MHz a 1000 MHz (1 GHz), mantendo impedância nominal constante de 75 Ohms em todas as portas. Incorpora conectores fêmea padrão Tipo F com usinagem de alta precisão para acoplamento perfeito com cabos coaxiais RG6 e RG59, apresentando elevada perda de retorno e curva de resposta plana para evitar distorções de fase no sinal digital.

Projetada em formato compacto para instalação em caixas de embutir padrão (4×2″ ou caixas de passagem de prumada), a tomada TAP facilita o trabalho do técnico instalador ao permitir fixação mecânica rápida e organização limpa do cabeamento coaxial sem dobras acentuadas. O design dos conectores F fêmea reduz o tempo de montagem em campo e minimiza retrabalhos decorrentes de maus contatos. Para o integrador e lojista, o componente garante a padronização em projetos de engenharia predial, reduzindo chamadas de manutenção e otimizando o Custo Total de Propriedade (TCO) do sistema coletivo.

Destaques Técnicos:
– Atenuação nominal precisa de 30 dB na porta TAP de derivação para balanceamento perfeito em prumadas de TV.
– Blindagem eletromagnética Solder Back (fechamento por solda) com isolamento RFI/EMI superior a 100 dB.
– Ampla faixa de resposta em frequência de 5 MHz a 1000 MHz (1 GHz) compatível com TV Digital ISDB-T e CATV.
– Construção robusta em ZAMAK niquelado de alta resistência mecânica e proteção à corrosão.
– Conectores Tipo F fêmea padronizados de alta precisão com impedância característica de 75 Ohms.

Ficha Técnica:
– Fabricante: Proeletronic
– Linha: Sistema Coletivo / Passivos de RF

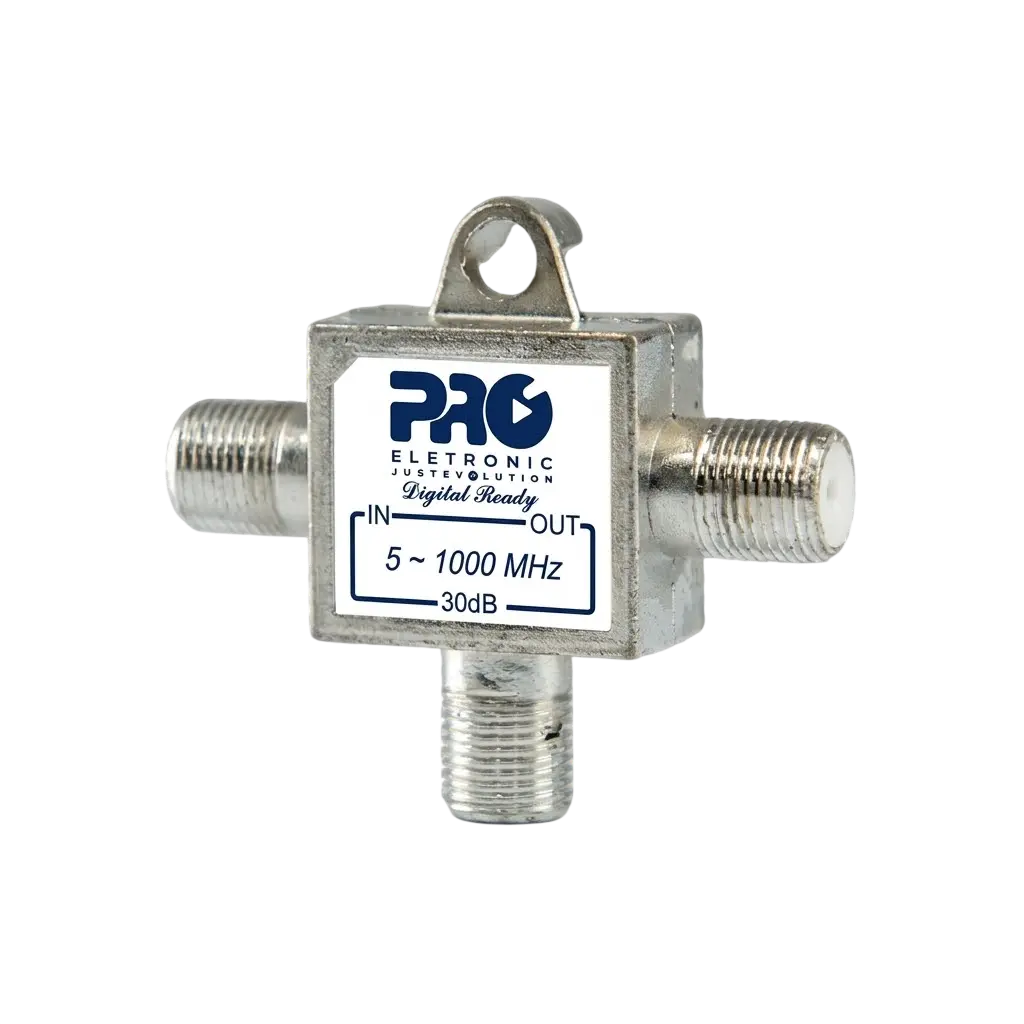

– Modelo: PQTT-30 (Tomada TAP Blindada 30dB)
– Tipo de Componente: Passivo de RF (Tomada de Sistema Coletivo / Derivador TAP)
– Faixa de Frequência: 5 MHz a 1000 MHz (1 GHz)
– Atenuação TAP (Derivação): 30 dB (± 1,0 dB)
– Impedância Nominal: 75 Ohms
– Perda de Inserção (Passagem/THRU): ≤ 0,8 dB
– Isolação entre Portas: ≥ 28 dB
– Perda de Retorno (Return Loss): ≥ 16 dB
– Blindagem RF (Solder Back): ≥ 100 dB
– Conectores: 3x Fêmea Tipo F (Entrada, Passagem, Derivação)
– Estrutura: Liga de Zinco (ZAMAK) com Revestimento Niquelado
– Unidade de Venda: UND
