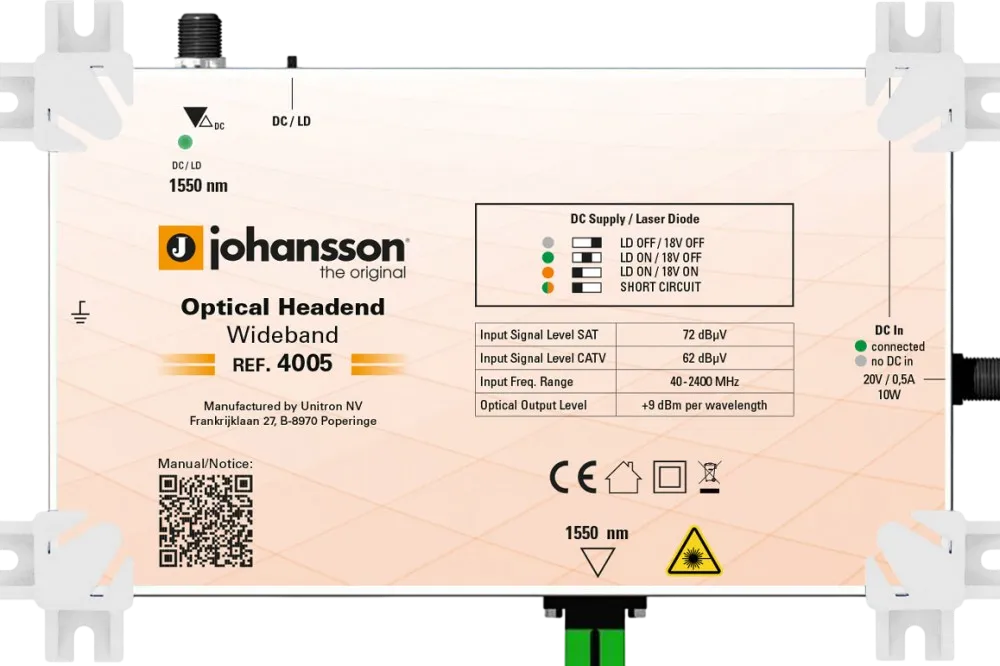

O Transmissor Óptico de Cabeceira Johansson 4005 Gen2 é um dispositivo ativo de conversão e processamento de sinais eletro-ópticos desenvolvido para infraestruturas de telecomunicações, redes de transporte CATV e redes FTTH (Fiber To The Home). Projetado para mitigar as limitações físicas de atenuação e ruído dos tradicionais cabos coaxiais em longas distâncias, este transmissor soluciona a perda de pacotes e a degradação de sinal em projetos de grande porte, convertendo o espectro completo de RF (Sinais Terrestres e Satélite) em luz na janela óptica de 1550nm. O produto viabiliza a implementação eficiente de RF Overlay sobre redes ópticas passivas, garantindo a entrega de canais de TV abertos e por assinatura sem impacto na banda de dados contratada pelo usuário.

A arquitetura interna do Johansson 4005 Geração 2 incorpora um Laser DFB (Distributed Feedback) com isolador óptico embutido, operando estritamente na frequência de luz de 1550nm, o que confere compatibilidade nativa com Amplificadores Ópticos de Fibra Dopada com Érbio (EDFA) para expansão de redes de longa distância. O circuito eletrônico possui múltiplas entradas RF com conectores tipo F fêmea de 75 Ohms, cobrindo uma banda passante estendida que varia de 47 MHz até 2400 MHz. O diferencial técnico do modelo Gen2 reside no seu microprocessador com Controle Automático de Ganho (AGC) digital por canal de entrada, o qual compensa variações dinâmicas de potência de RF recebidas da antena, mantendo o Índice de Modulação Óptica (OMI) estabilizado. A carcaça blindada em liga de alumínio fundido confere excelente imunidade a interferências eletromagnéticas externas (EMI) e eficiente dissipação térmica passiva.

No cenário prático de implantação em campo, o transmissor reduz drasticamente a necessidade de calibrações manuais exaustivas por parte do engenheiro ou técnico de rede, graças ao painel de navegação digital LCD intuitivo e às funções de autoajuste de nível de atenuação. Para distribuidores e lojistas, o formato modular compacto racionaliza a ocupação de espaço físico em racks padrão de TI e simplifica o empilhamento logístico em almoxarifados. O uso do conector óptico padrão SC/APC reduz perdas por inserção e reflexão no acoplamento, resultando em uma operação contínua e robusta (24/7), o que diminui de forma expressiva o índice de chamados de suporte técnico de pós-venda devido a oscilações ou quedas na qualidade da imagem recebida pelos assinantes.

Destaques Técnicos:
– Tecnologia de Laser DFB 1550nm: Emissão monomodo de altíssima estabilidade térmica e espectral, ideal para interligação com sistemas EDFA.
– Ampla Faixa de Operação RF: Suporte estendido de 47 MHz a 2400 MHz, permitindo trafegar sinais terrestres e satélite em uma única via óptica.
– Controle Automático de Ganho (AGC) Gen2: Sistema inteligente embarcado que estabiliza o nível de saída óptica frente a oscilações no sinal de RF de entrada.
– Projeto de Alta Densidade e Isolamento: Chassi metálico robusto com alto isolamento eletromagnético e baixa geração de calor radiante.
– Compatibilidade Total com RF Overlay: Permite distribuir canais de TV via fibra de forma paralela e transparente a redes GPON/EPON existentes.

Ficha Técnica:
– Fabricante: Johansson (Unitron Group)
– Modelo: 4005 (1 WL GEN2)
– Categoria Dino: TV, Satélite
– Unidade de Venda: UND
– Tipo de Componente: Ativo (Transmissor Óptico de Cabeceira / Headend Transmitter)
– Comprimento de Onda Óptico: 1550 nm (1 WL – Single Wavelength)
– Tipo de Laser Interno: DFB (Distributed Feedback) com isolador integrado
– Faixa de Frequência de Entrada RF: 47 MHz a 2400 MHz (Terrestre + Satélite)
– Tipo de Conectores de Entrada RF: F Fêmea
– Impedância de Entrada RF Nominal: 75 Ohms
– Tipo de Conector Óptico de Saída: SC/APC
– Nível de Entrada RF Recomendado: Ajustável com margem para AGC estável
– Linearidade do Circuito: Alta performance com baixa distorção de ordens CSO e CTB
– Interface de Configuração: Display LCD digital integrado com botões frontais de controle
– Alimentação Elétrica: Fonte chaveada bivolt com proteção interna contra surtos
– Tipo de Resfriamento: Dissipação térmica passiva estrutural
– Material do Chassi: Liga metálica de alta blindagem contra EMI
– Aplicação Primária: Distribuição de TV via Fibra Óptica, RF Overlay em Redes GPON, Sistemas Coletivos de TV Hoteleira/Condominial
