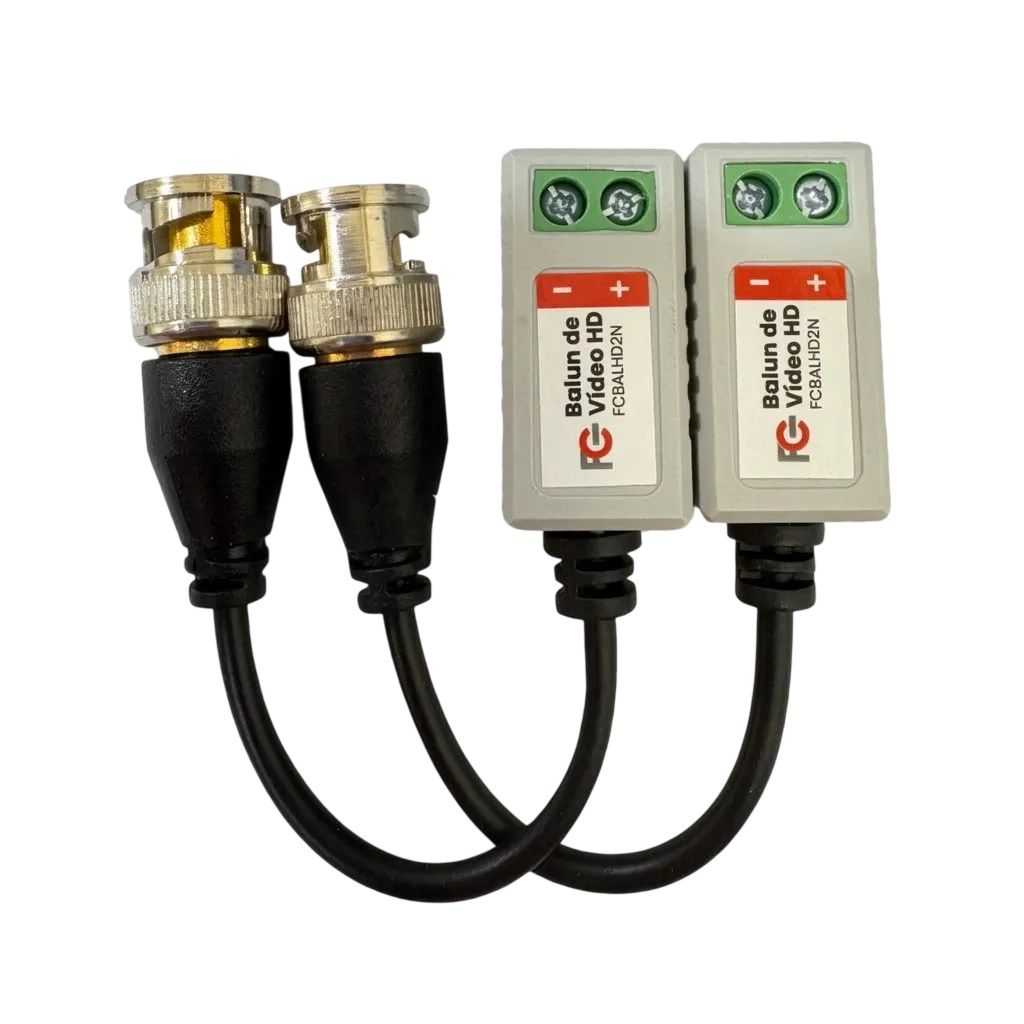

O Video Balun Passivo FC Fontes FCBALHD3N é um transceptor passivo de sinal de vídeo projetado para realizar o casamento de impedância entre cabos coaxiais de 75 Ohms e cabos de par trançado (UTP) de 100 Ohms em sistemas de CFTV analógico HD e Ultra HD. Este componente atua como um adaptador de meio físico que soluciona problemas de degradação de sinal, atenuação de alta frequência e indução de ruídos em médias e longas distâncias. Sua aplicação elimina a necessidade de infraestruturas pesadas com cabos coaxiais rígidos, permitindo a transmissão de vídeo de alta resolução com redução drástica de custos por ponto de câmera.

A engenharia interna do dispositivo baseia-se em um transformador toroidal de ferrite de alta permeabilidade magnética, responsável pelo balanceamento preciso do sinal de vídeo (conversão de desbalanceado para balanceado). O circuito conta com suporte nativo para resoluções de 1MP, 2MP (1080p), 3MP, 4MP, 5MP e até 8MP (4K) sob as modulações AHD, HD-CVI, HD-TVI e analógico linear convencional (CVBS). Para salvaguardar os equipamentos ativos (DVRs e câmeras), o balun incorpora diodos TVS (Transient Voltage Suppressors) para proteção contra surtos de tensão transientes e descargas induzidas, além de filtros integrados de rejeição de modo comum (CMRR) que conferem imunidade contra interferências eletromagnéticas (EMI) e cross-talk.

Em termos de usabilidade prática e logística, o FCBALHD3N possui terminais de conexão por pressão do tipo “Push-pin” (engate rápido), dispensando o uso de chaves de fenda ou ferramentas especiais em campo, o que otimiza o tempo de instalação e mitiga falhas por mau contato mecânico. O corpo injetado em plástico ABS de engenharia de alta densidade garante isolamento elétrico e resistência contra impactos moderados durante o acondicionamento em caixas de passagem organizadoras. Para o lojista, a comercialização em embalagem compacta tipo blister contendo o par otimiza o armazenamento logístico e assegura o padrão ideal para exposição em PDV.

Destaques Técnicos:
* Compatibilidade Ultra HD com suporte total a câmeras de alta resolução até 8 Megapixels (4K).
* Tecnologia Multi-HD compatível com os padrões de mercado AHD, HD-CVI, HD-TVI e CVBS.
* Proteção elétrica integrada contra surtos e transientes de tensão via diodo supressor TVS.
* Conectorização simplificada push-pin que elimina parafusos e agiliza a instalação em campo.
* Casamento de impedância perfeito com filtro de ruído EMI/RFI para imagens limpas e sem fantasmas.

Ficha Técnica:
* Fabricante: FC Fontes
* Modelo: FCBALHD3N
* Tipo de Dispositivo: Transceptor de Vídeo Passivo (Video Balun)
* Resoluções Suportadas: 720p / 1080p / 3MP / 4MP / 5MP / 8MP (4K)
* Padrões de Vídeo Compatíveis: AHD, HD-CVI, HD-TVI, CVBS
* Conexão de Entrada: BNC Macho (Impedância 75 Ohms)
* Conexão de Saída: Terminal de Pressão / Engate Rápido Push-Pin (Impedância 100 Ohms)
* Proteção de Surtos: Diodo TVS integrado
* Filtro de Ruído: Filtro de rejeição de modo comum (CMRR) integrado
* Material do Corpo: Plástico ABS de alta resistência mecânica
* Faixa de Temperatura de Operação: -10°C a +70°C
* Unidade de Venda: PAR (Contém 2 unidades)
