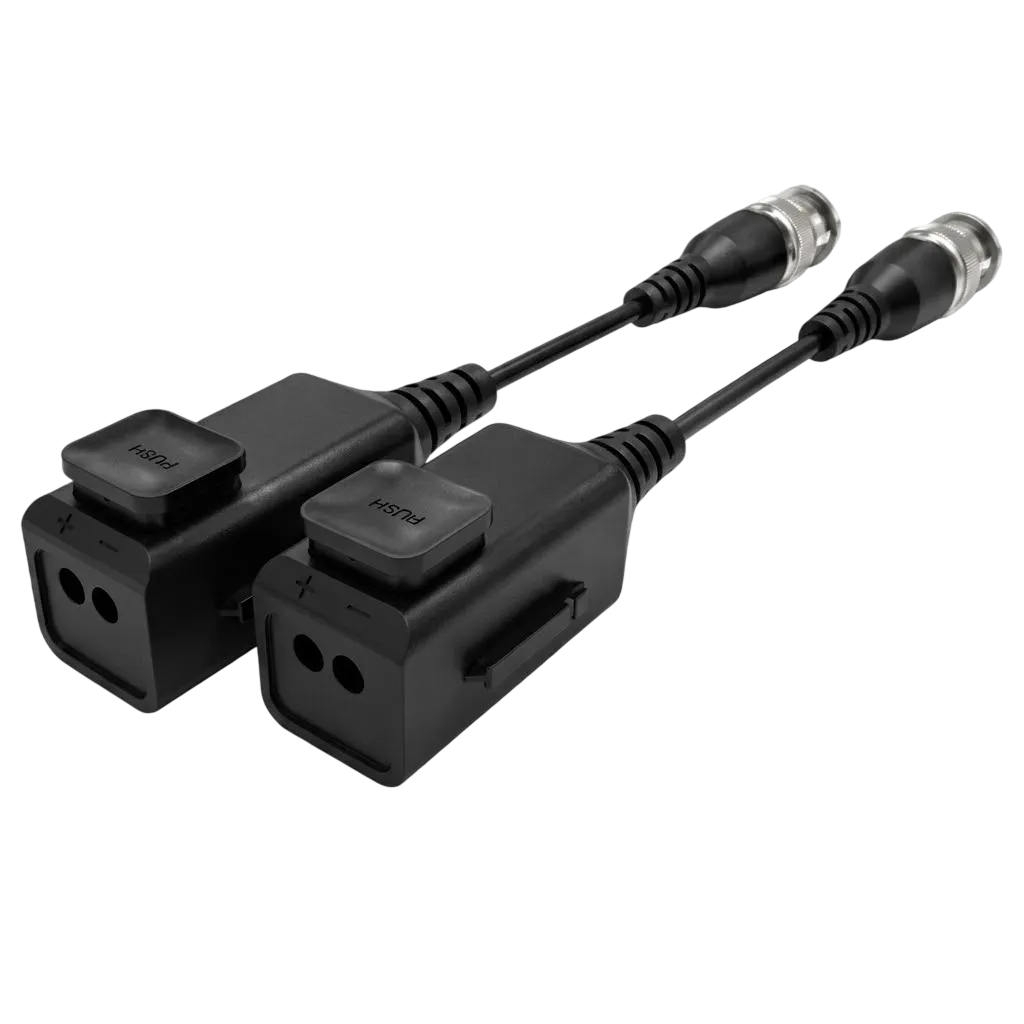

O vídeo balun passivo FC Fontes FCBAL03/04 é um transceptor passivo de casamento de impedância de alta performance, projetado para a transmissão de sinais de vídeo analógicos em ultra alta definição através de cabos de par trançado (UTP). Sua principal função é converter o sinal desbalanceado de 75 Ohms proveniente das câmeras e gravadores (interface BNC) em sinal balanceado de 100 Ohms adequado para o tráfego em cabos UTP Cat5e ou Cat6. Este componente resolve o problema crítico do alto custo de infraestrutura associado ao lançamento de cabos coaxiais rígidos em longas distâncias, além de mitigar interferências eletromagnéticas (EMI/RFI) e ruídos de laço de terra (ground loop), assegurando imagens nítidas sem fantasmas ou distorções de croma.

Desenvolvido sob rígidos critérios de engenharia eletrônica, o circuito integrado do dispositivo possui filtros passivos de supressão de ruídos (wave filter) de alta linearidade e indutores toroidais de precisão, que mantêm a resposta de frequência plana em bandas estendidas. O hardware incorpora diodos TVS (Transient Voltage Suppressors) para proteção ativa e bidirecional contra surtos de tensão induzidos e descargas eletrostáticas (ESD) de até 2KV na linha de dados. O balun é totalmente compatível com as tecnologias HD-CVI, HD-TVI, AHD e CVBS analógico convencional, suportando resoluções escaláveis de 720p, 1080p, 4MP, 5MP até Ultra HD 4K (8MP). O conector macho BNC apresenta corpo em liga metálica niquelada e pino central com tratamento galvânico de alta condutividade para mitigar perdas por inserção.

Para o instalador de campo, o sistema de conexão por engate rápido do tipo “Push-Pin” (terminal de pressão com mola helicoidal) elimina a necessidade de chaves de fenda ou ferramentas de precisão, acelerando o comissionamento das vias de dados UTP com fixação mecânica imune a vibrações. Para o lojista, o fornecimento em embalagem tipo blister contendo o par do produto otimiza o arranjo em gôndolas e displays de balcão, blindando os componentes contra poeira e umidade ambiente e estendendo seu shelf life logístico. O acabamento estético em gabinete de polímero ABS injetado compacto permite uma acomodação limpa em caixas de passagem organizadoras (VBOX) junto às câmeras, conferindo durabilidade e acabamento profissional ao projeto.

Destaques Técnicos:
* Suporte pleno a resoluções Ultra HD 4K (8MP), garantindo total compatibilidade com câmeras topo de linha do mercado.
* Conexão por terminal Push-Pin toolless de alta pressão mecânica, agilizando a instalação em campo e dispensando parafusos.
* Proteção robusta contra surtos elétricos transitórios e ESD integrada de até 2KV, blindando gravadores e câmeras.
* Tecnologia de filtragem Wave Filter contra crosstalk e interferências eletromagnéticas externas na malha UTP.
* Compatibilidade universal com os padrões analógicos de mercado: HD-CVI, HD-TVI, AHD e sistemas CVBS convencionais.

Ficha Técnica:
* Fabricante: FC Fontes
* Modelo: FCBAL03/04
* Unidade de Venda: PCT (Par)
* Tipo de Equipamento: Transceptor de Vídeo Passivo (Vídeo Balun)
* Resoluções Suportadas: 720p / 1080p / 4MP / 5MP / 4K (8MP)
* Tecnologias Compatíveis: HD-CVI, HD-TVI, AHD e CVBS
* Impedância de Entrada (Coaxial): 75 Ohms (Conector BNC Macho)
* Impedância de Saída (Balanceada): 100 Ohms (Terminal Push-Pin UTP)
* Proteção Elétrica contra Surtos: TVS integrado de até 2KV
* Tipo de Cabo Recomendado: UTP Cat5e / Cat6 (100% Cobre)
* Distância Máxima de Transmissão: Até 400m (720p/1080p) / Até 200m (4K/8MP) *Dependente da tecnologia e qualidade do cabo
* Material do Corpo: Plástico ABS Injetado de Alta Densidade
* Resposta de Frequência: 0 a 75 MHz
* Rejeição de Modo Comum (CMRR): 60 dB
