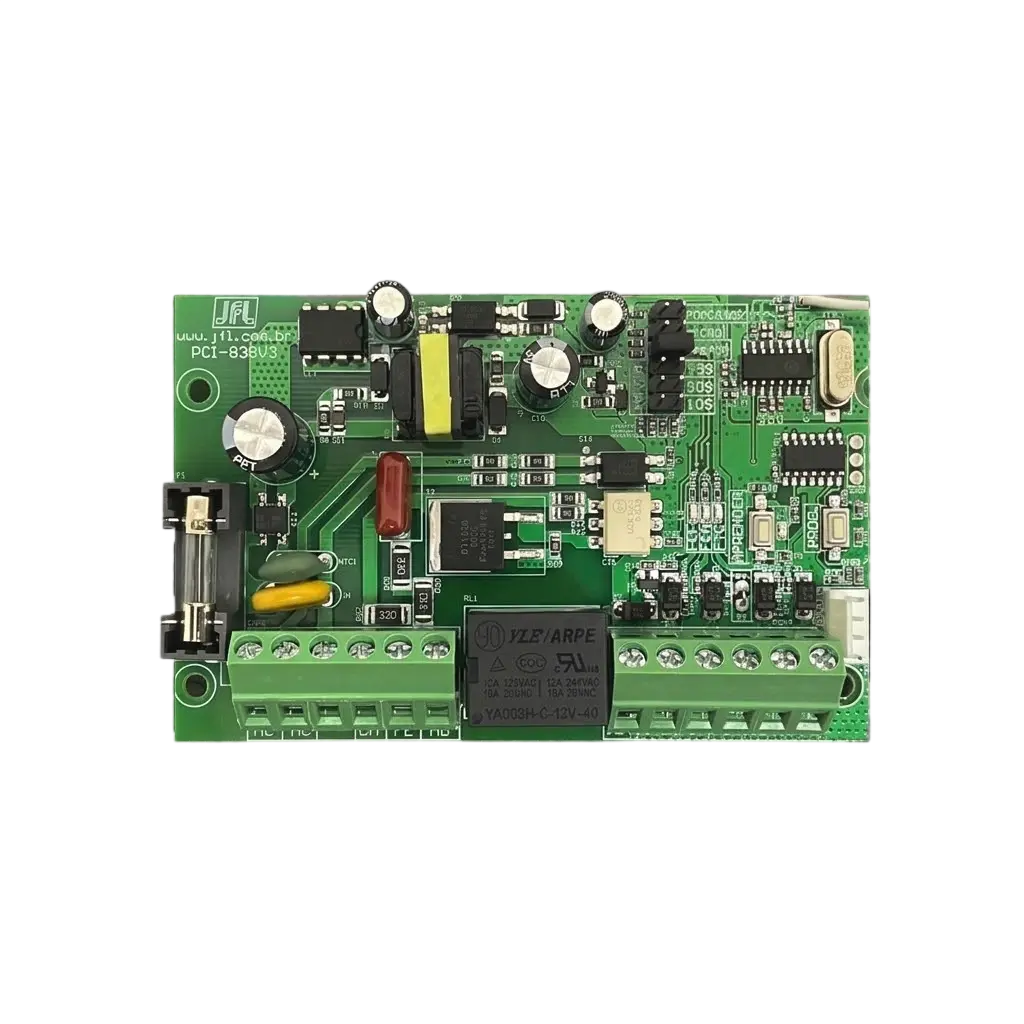

A Placa de Comando JFL QC-101 é um módulo eletrônico ativo de controle e acionamento projetado para o gerenciamento inteligente de automatizadores de portões monofásicos (deslizantes, basculantes e pivotantes) de até 1/2 HP. O equipamento resolve os impactos mecânicos severos, trancos de paradas bruscas e falhas no acionamento de portões automáticos, fornecendo controle fino de tração, frenagem eletrônica e acionamento remoto seguro por radiofrequência em acessos residenciais e comerciais.

Desenvolvida sobre uma plataforma microcontrolada com componentes de alta densidade em placa de fibra de vidro (FR-4) tratada contra umidade, a central QC-101 embarca receptor RF integrado em 433,92 MHz compatível com os padrões de criptografia Code Learning e Hopping Code (Rolling Code). Sua memória EEPROM armazena até 512 botões de transmissores com elevada imunidade contra clonagem e interferências eletromagnéticas. Sua engenharia elétrica opera com seleção de tensão 127V/220V AC, ajuste de embreagem eletrônica para limitação de força e proteção antiesmagamento, freio eletrônico dinâmico e rampa de desaceleração ajustável que reduz suavemente a velocidade da folha próximo aos limites do percurso. O circuito conta com filtros contra transientes na rede elétrica e bornes dedicados para integração com fotocélulas, botoeiras, fechos e módulos expansores auxiliares (trava, sinaleira e luz de garagem).

No âmbito de aplicação prática e execução de infraestrutura em campo, a QC-101 simplifica a rotina do instalador através da parametrização rápida via trimpots e jumpers intuitivos, agilizando o comissionamento do automatizador. Suas dimensões reduzidas e furação de montagem universal facilitam substituições preventivas e retrofits em motores de diversas marcas do mercado. Para o lojista e integrador técnico, representa uma solução de alta estabilidade mecânico-eletrônica, excelente giro comercial e baixíssimo índice de assistência técnica.

Destaques Técnicos:
– Processador microcontrolado com receptor RF 433,92 MHz integrado (Hopping Code e Code Learning).
– Capacidade de armazenamento estendida para até 512 botões de transmissores.
– Embreagem eletrônica para regulagem fina de força e proteção antiesmagamento.
– Rampa de desaceleração (parada suave) e freio eletrônico ajustável para preservação do portão.
– Placa em fibra de vidro FR-4 com proteção contra umidade e surtos de tensão na rede.

Ficha Técnica:
– Fabricante: JFL
– Modelo: QC-101
– Categoria: Segurança Eletrônica
– Tensão de Alimentação: 127V / 220V AC (Seleção por Jumper)
– Frequência de Operação RF: 433,92 MHz
– Padrões RF Suportados: Code Learning / Hopping Code
– Capacidade de Memória: Suporta até 512 botões
– Potência do Motor Suportada: Motores Monofásicos de até 1/2 HP (1/2 CV)
– Ajustes Eletrônicos: Embreagem (Força), Freio Eletrônico, Rampa de Desaceleração, Pausa (Fechamento Automático)
– Entradas de Periféricos: Botoeira Externa, Fotocélula Passiva/Ativa, Fim de Curso (Reed Switch / Digital)
– Saídas Auxiliares: Conector para Módulo de Trava Eletromecânica, Luz de Garagem e Sinaleira
– Material da Placa: Fibra de Vidro (FR-4)
– Tipo de Montagem: Encaixe Interno no Automatizador / Sobrepor
– Unidade de Venda: UND
